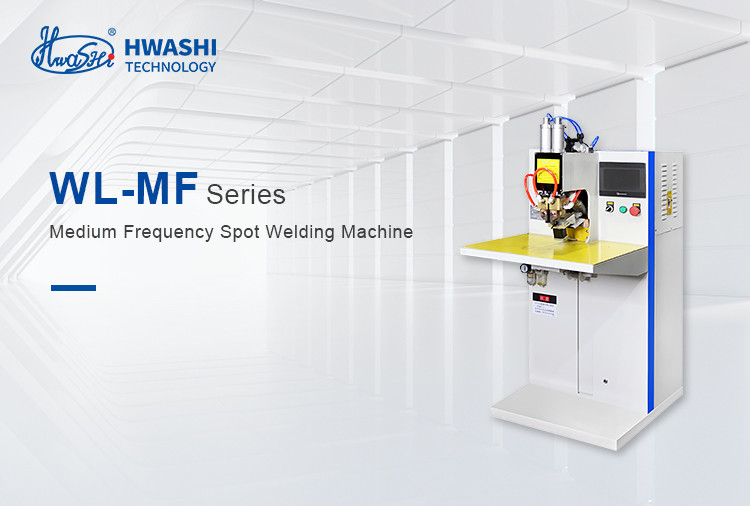

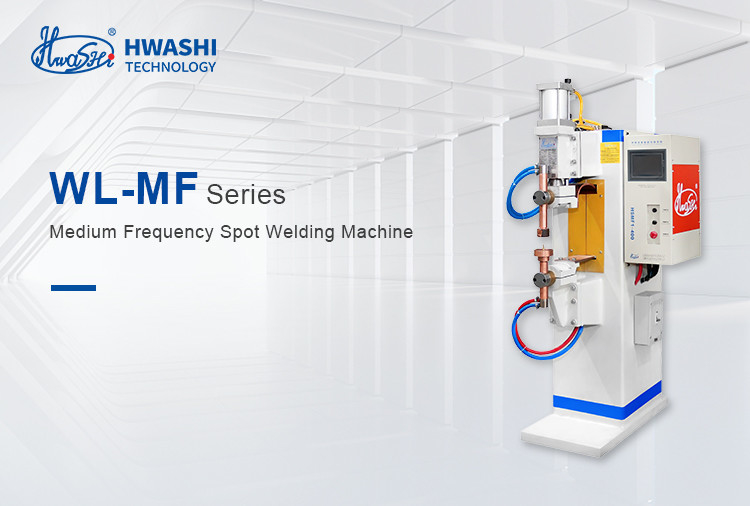

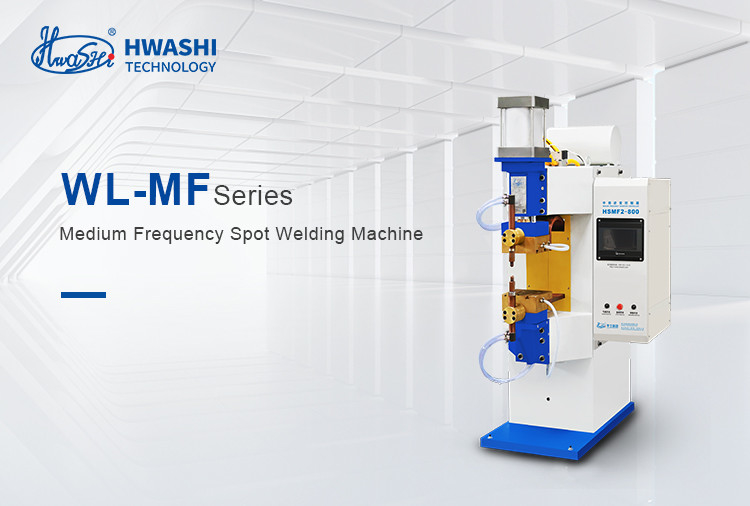

HWASHI Invertitore a media frequenza Pneumatico

Descrizione

Sistema di controllo della resistenza DC dell'inverter a media frequenza: si rimanda alla figura seguente, la corrente AC trifase è stata rettificata in corrente continua.Quindi convertire in media frequenza 1000Hz onda quadrata e collegato in primaria di trasformatore di saldatura attraverso circuito inverter che è composto da IGBTDopo la rettificazione attraverso il trasformatore di saldatura, la corrente diventa CC con una piccola pulsazione e viene fornita all'elettrodo per la saldatura.L'inverter regola la frequenza del ciclo di lavoro di IGBT in base al feedback della corrente di saldatura primaria e secondaria in modo da ottenere corrente costante durante il processo di saldatura.

Applicazione

Sensore, LED e il suo piombo, foglio di rame e filo scomparso, relè, orologio, lumaca capacitiva e piombo, filo di rame, perno di resistenza, induttanza, batteria e collegamento stabilizzatore, presa,di contatto con argento e lamiera di rame, saldatura di fulmini con materiale di tungsteno e molibdeno, ecc.

Rispetto al normale regolatore CA, il regolatore MF presenta i seguenti vantaggi:

1. La macchina di saldatura avanzata, adotta il principio dell'inverter MF.
2. Corrente di saldatura è DC, senza induttanza, maggiore efficienza di ingresso e uscita di calore, qualità di saldatura più affidabile e stabile
3. Balance di carico in tre fasi, fattore di potenza vicino a 1
4. Controllo digitale intelligente, controllo più preciso e più veloce della corrente di saldatura.
5. Ridurre i costi di produzione, risparmiare energia, ridurre il fabbisogno di cavi e costi di manutenzione, migliorare il fattore di induzione.
6. Conservare l'energia in uno speciale inverter, più adattamento alle fluttuazioni della rete elettrica.
7. Dimensioni più piccole e peso inferiore del trasformatore di saldatura, un terzo della macchina AC.
8. Essere in grado di saldare l'alluminio e il prodotto di materiale galvanizzato
9. Confezioni per la saldatura di fogli di metallo a tre strati o di prodotti molto sottili

Controller

Funzioni e caratteristiche del sistema di controllo:

Il sistema di controllo è composto da un regolatore, un trasformatore a media frequenza e pezzi di lavoro di saldatura.e parte del centro di controllo, ecc.

1) 101 serie di modelli di saldatura programmabili, 96 serie di modelli di saldatura a cucitura.

2) La funzione della corrente di punto di saldatura aumenta progressivamente, risolvendo efficacemente l'instabilità dell'effetto di saldatura causata dallo shunt di corrente durante la saldatura a punti multipli;

3) essere in grado di regolare la corrente di pre riscaldamento, la corrente di saldatura e la corrente di temperatura, prevenire efficacemente lo spruzzo durante la saldatura e l'estinguimento del pezzo di lavoro dopo la saldatura.I 3 impulsi elettrici possono essere impostati separatamente e combinare separatamente o liberamente;

4) Essere in grado di aumentare e diminuire lentamente la corrente, evitare efficacemente lo spruzzo e la formazione di pezzette difettose durante la saldatura.

5) Essere in grado di saldare materiale speciale, speciale per la saldatura di alluminio, metallo galvanizzato e così via con effetto di saldatura ideale.

6) Funzione di conteggio: calcolare in modo efficiente il numero di volte di saldatura, il numero di utilizzi dell'elettrodo e la macinazione per un migliore calcolo della produzione e la gestione della macchina.

7) Funzione di saldatura a singolo punto, saldatura a punto continua;

8) Controllo del malfunzionamento e funzione di auto-protezione. Durante il processo di lavoro, il controller chiuderà automaticamente la corrente di uscita e ricorderà amichevolmente il motivo del malfunzionamento;

9) Risparmio energetico, uscita di sorgente di alimentazione trifase, alta frequenza di lavoro, basso consumo del trasformatore, effetto significativo di risparmio energetico;

10) Instalazione e funzionamento convenienti: nelle apparecchiature di saldatura a inverter MF il volume del trasformatore è stato drasticamente ridotto rispetto al trasformatore AC comune.L'intera macchina è leggera- installazione e funzionamento convenienti;

11) Comunicazione e funzione di controllo del codice BCD. Essere in grado di connettersi a personal computer industriale, PLC e altri dispositivi di controllo superiore in modo da ottenere il controllo remoto, la gestione dell'automazione,con maggiore efficienza;

12) Adottare DSP e PLD come unità di controllo principale. Il circuito elettrico è semplice, altamente integrato, intelligente. Ridurre il tasso di malfunzionamento. Manutenzione più facile.

Classificazione:

Applicazione

Sensore, LED e il suo piombo, foglio di rame e filo scomparso, relè, orologio, lumaca capacitiva e piombo, filo di rame, perno di resistenza, induttanza, batteria e collegamento stabilizzatore, presa,di contatto con argento e lamiera di rame, saldatura di fulmini con materiale di tungsteno e molibdeno, ecc.

Numero modello.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
Fornitura di alimentazione di ingresso	3 ~ 380V	3 ~ 380V	3 ~ 380V	3 ~ 380V
Capacità nominale	90 KVA	150 KVA	200 KVA	300 KVA
Corrente massima del circuito di scatto	18KA	30KA	45KA	55KA
Ciclo di lavoro	20%	20%	20%	20%
Metodo di controllo	Importo del rischio di credito corrente costante	Importo del rischio di credito corrente costante	Importo del rischio di credito corrente costante	Importo del rischio di credito corrente costante
Frequenza dell'inverter	1 kHz	1 kHz	1 kHz	1 kHz
Lunghezza del braccio	220*400 mm	220*400 mm	220*450 mm	220*450 mm
Pressione massima	6KN	10KN	15KN	20KN
Corrente dell'elettrodo	60 mm	80 mm	80 mm	80 mm
Acqua di raffreddamento	≥ 8L/min	12L/min	12L/min	14L/min
Spessore della saldatura	3.0+3.0 mm	3.5 + 3,5 mm	4.0+4.0 mm	4.5+4.5 mm
