La macchina di piegatura trasforma sapientemente la rete piatta in un telaio squadrato con precisione.Il processo di piegatura in circa 20-25 secondi evidenzia l'efficienza e la capacità di produzione rapida della macchina.
Fascio di piegatura
-
Per garantire l'angolo di piegatura si utilizza un fascio di piegatura lavorato CNC.
-
Ogni stampo sulla trave di piegatura può essere regolato verso l'alto e verso il basso per circa 3 mm per aumentare l'intervallo di piegatura.
-
La progettazione dello stampo a 120 gradi rendeva ogni angolo di piegatura più liscio.
Cornice di piegatura
Il telaio della macchina vanta un robusto disegno rettangolare, con colonne in acciaio più spesse e un pannello di copertura a forma di porta, che garantisce eccezionale fermezza e stabilità.
Stazione di pressione idraulica
Specificamente progettata per piegare le maglie dei serbatoi di pallet, la macchina di piegatura IBC le modella sapientemente in cornici rettangolari con dimensioni precise di (1200±5 mm) × ((1000±5 mm).Questa stazione idraulica garantisce prestazioni ottimali di piegatura.

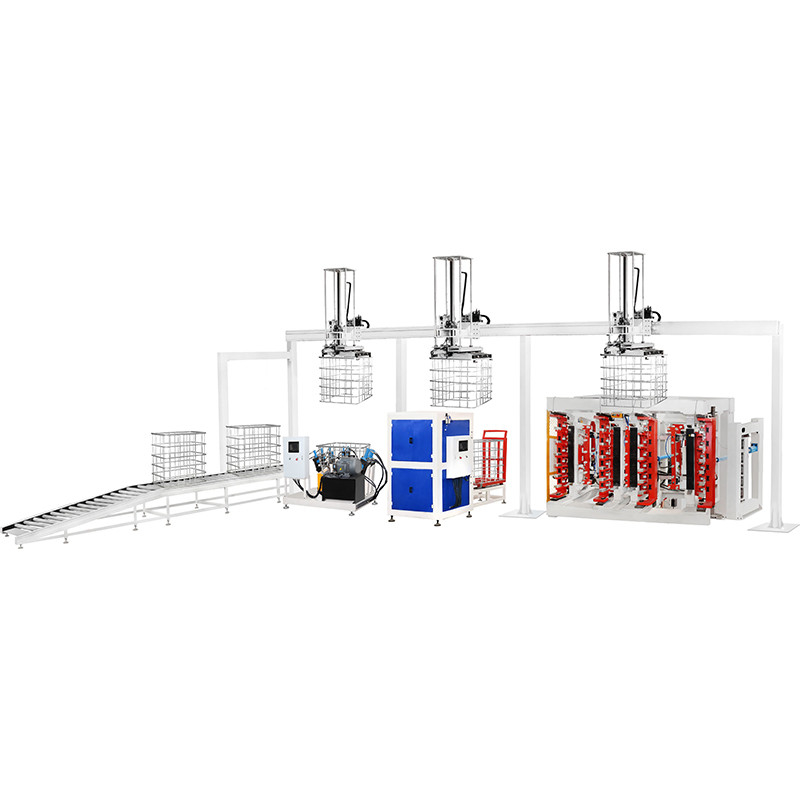

Macchina di bloccaggio del telaio della gabbia IBC
La macchina di bloccaggio del telaio della gabbia IBC è elaborata meticolosamente come un'unità coesa, con una precisione eccezionale nell'inserimento, una robusta resistenza di bloccaggio,e una combinazione perfetta di stabilità ed efficienza durante il funzionamento.
Efficienza e qualità delle serrature
Il braccio di presa regolabile:
Adattato a diversi modelli di gabbie metalliche IBC, il braccio di chiusura regolabile amplia la gamma di lavoro della macchina.
La progettazione idraulica e pneumatica del braccio di chiusura migliora l'efficienza della macchina.
Il braccio di chiusura è anche progettato per il collegamento automatico dei due lati del tubo.
Forme idrauliche per il clinching:
Dotato di un sistema idraulico, lo stampo di chiusura crea punti di chiusura stretti per il tubo, impedendo che la gabbia metallica si crepi.
Stazione di pressione idraulica:
La stazione di pressione idraulica, dotata di un dispositivo di invio automatico, garantisce un processo di produzione regolare ed efficiente per le gabbie metalliche.
IBC Cage Frame Hole Making e Punching Machine
La macchina per la realizzazione e la perforazione dei fori del telaio della gabbia IBC viene utilizzata per formare il foro sul telaio, in modo che il telaio completo possa essere fissato sul telaio di base.
Efficienza e qualità della lavorazione dei buchi
La macchina per fare buchi e perforare utilizza la forza idraulica. Ci vorranno circa 25-30 secondi per completare il processo completo.
a. teste di pressatura con stampo di pressatura
b. Stazione idraulica
c. Pannello di localizzazione della testa da foratura
Il pannello regolabile a sinistra-destra, avanti-indietro, può rendere la posizione di punzonatura in una gamma di utilizzo più ampia.

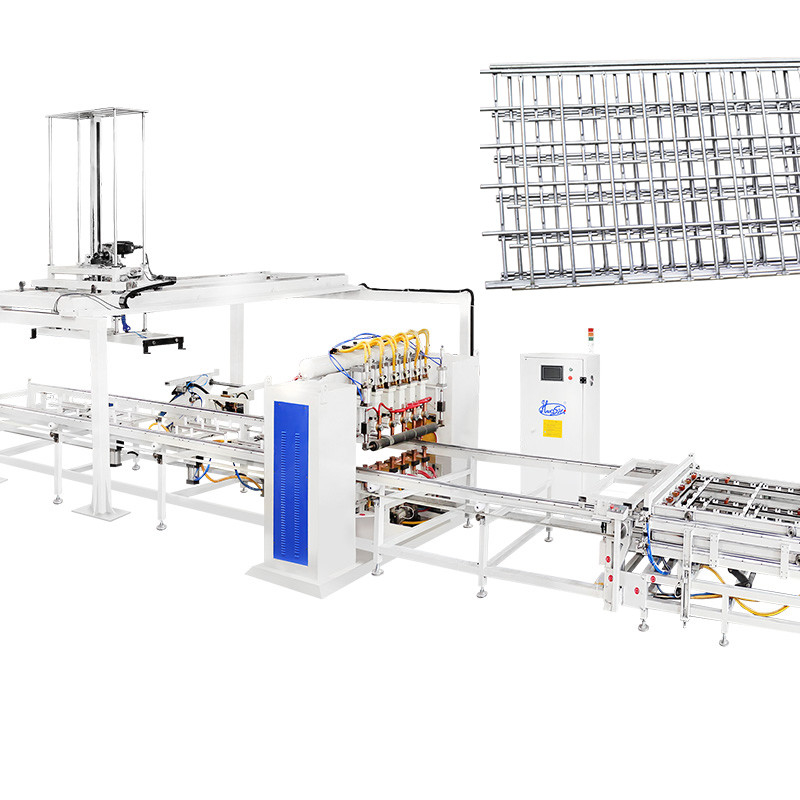

Macchina di saldatura a base di telaio IBC
Il progetto della macchina di saldatura del telaio base adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio base.L'operatore ha solo bisogno di caricare e scaricare il prodotto.La macchina farà la saldatura automaticamente.
Caratteristiche del prodotto:
1Il progetto adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base.
2Il pallet saldato verrà scaricato automaticamente, la macchina farà la saldatura automaticamente.
3. Adotta 3 serie di potenza MF DC 250KVA. La macchina aiuta ad aumentare la qualità del prodotto e il tasso di produzione, abbassare il costo di produzione.
4Risolvere il problema della qualità instabile della saldatura causata dal lavoro manuale.
|
Nome del prodotto
|

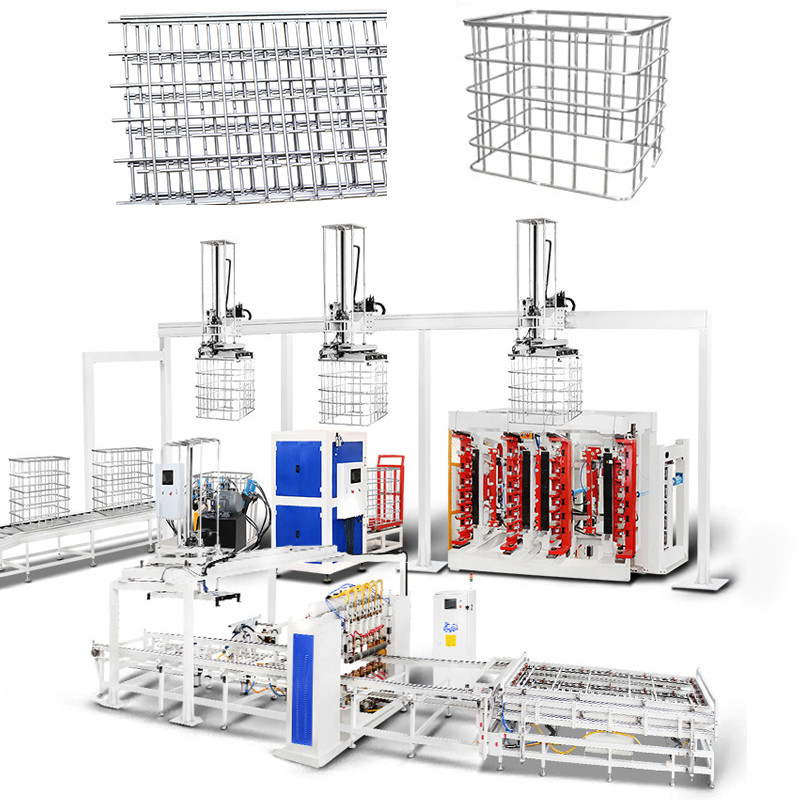

Linea di produzione di cornici IBC
|
Stile
|
riga singola / fila doppia
|
|
Larghezza massima di saldatura
|
1200 mm
|
Lunghezza massima di saldatura
|
4250 mm
|
|
Marchio
|
Hwashi
|
Colore
|
blu/giallo/su misura
|
|
Potenza equipaggiata
|
350 kVA/400 kVA
|
Luogo del prodotto
|
Provincia dello Zhejiang, Cina
|
|
Voltaggio
|
3p 380V
|
Materiale
|
tubi galvanizzati
|
|
Tessile del tubo
|
1-2 mm
|
Classe di servizio
|
20%
|
|
Diametro del tubo
|
14-20 mm
|
Frequenza
|
50 Hz/60 Hz
|
|
metodo di caricamento dei tubi
|
manuale/2 lavori
|
Dimensione del cavo
|
≥ 70 mm3
|
|
capacità di lavoro
|
350-450 ((480-550) pezzi/8 ore
|
dimensione del tubo d'aria
|
G1
|
|
domanda di lavoro
|
2-3 lavori
|
Dimensione del tubo dell'acqua
|
G1 1/4
|
Caratteristiche del prodotto - Sistema di invio dei serbatoi:
1.Equipaggiato con algoritmi avanzati basati sull'intelligenza artificiale e capacità di monitoraggio in tempo reale per ottimizzare l'efficienza della produzione, garantire la precisione nelle operazioni e consentire la manutenzione predittiva.
2.L'architettura flessibile e scalabile consente una facile personalizzazione, espansione o riconfigurazione della linea di produzione per adattarsi alle diverse richieste dei clienti o ai futuri aggiornamenti.
3.Sistema di invio dei serbatoi
4.IBC Area di collocazione della gabbia piegata, chiusa e perforata
5.Area di stoccaggio dei pallet saldati
6.Passe di assemblaggio automatico dei pallet
7.Saldatura a palette
8.Incorpora sistemi di saldatura ad alta precisione con regolazioni dinamiche dei parametri, garantendo una qualità di saldatura coerente su diversi materiali e geometrie dei contenitori.
9.Area di stoccaggio di piastre/alimentazione automatica
