Macchina automatica di produzione gabbie IBC Hwashi
La macchina automatica di produzione gabbie IBC Hwashi rappresenta l'apice dell'innovazione manifatturiera, combinando la tecnologia di automazione avanzata con l'ingegneria di precisione per offrire una soluzione completa per la produzione di gabbie per Intermediate Bulk Container (IBC). Questo sistema all'avanguardia trasforma le materie prime in gabbie IBC di alta qualità attraverso un processo completamente integrato e automatizzato che garantisce una qualità eccezionale, la massima efficienza e significativi risparmi sui costi.
Caratteristiche e tecnologia avanzate
Linea di produzione completamente automatizzata
- Sistema integrato che combina saldatura automatica, scarico della rete, piegatura, bloccaggio, foratura e punzonatura
- Richiede solo 3-4 operatori
- Capacità di funzionamento continuo 24 ore su 24, 7 giorni su 7
- Velocità di produzione di 80 gabbie all'ora
Ingegneria di precisione
- Teste di saldatura multiple che operano simultaneamente con tecnologia CNC per un'accuratezza e una consistenza eccezionali
- 6-7 teste di saldatura per risultati uniformi
- Accuratezza dimensionale di ±0,1 mm
- Tempo ciclo di 60 secondi per gabbia
Controllo qualità basato sull'intelligenza artificiale
- Sistema intelligente di rilevamento dei difetti che identifica e corregge le anomalie di produzione in tempo reale
- Regolazione automatica dei parametri
- Monitoraggio e analisi in tempo reale
- Controllo qualità costante
Telaio di saldatura principale
Quattro set di trasformatori MF regolano sei set di elettrodi di saldatura, garantendo una qualità di saldatura ottimale per ogni punto di saldatura. La tecnica di saldatura bilaterale in stile pianoforte accelera notevolmente il processo di saldatura. Ogni rete metallica può essere completata in un minuto. Il design incorpora cilindri pneumatici superiori e inferiori per garantire una posizione di saldatura piatta. Inoltre, gli elettrodi di saldatura presentano un design a vite, che ne migliora la durata ad ogni utilizzo.
Saldatrice automatica per telai IBC a sei teste
Il sistema di alimentazione della saldatura è dotato di quattro set di sorgenti di alimentazione CC MF avanzate, che consentono la saldatura simultanea in sei punti diversi. Un alimentatore a doppio strato migliora l'efficienza operativa: mentre un dispositivo è attivamente impegnato nella saldatura, l'altro può caricare senza problemi i materiali.
Rete a tubo piatto e qualità di saldatura solida
L'apparecchio di saldatura trasforma i tubi in una caratteristica configurazione a rete piatta, garantendo saldature di forza e qualità senza pari. Il processo di saldatura viene completato in modo efficiente in circa 60 secondi.
Piegatrice verticale a doppia stazione per telai IBC
La piegatrice a doppia stazione per telai di gabbie IBC garantisce un'elevata precisione nella piegatura, operazioni stabili e notevole efficienza.
Piega la rete piatta in forma quadrata
La piegatrice trasforma la rete piatta in un telaio squadrato con precisione in circa 20-25 secondi.
Trave di piegatura
- La trave di piegatura lavorata a CNC garantisce angoli di piegatura precisi
- Ogni stampo sulla trave di piegatura può essere regolato verso l'alto e verso il basso di circa 3 mm per aumentare l'intervallo di piegatura
- Il design dello stampo a 120 gradi rende ogni angolo di piegatura più uniforme
Telaio di piegatura
Il telaio della macchina presenta un robusto design rettangolare con colonne in acciaio più spesse e un pannello di copertura a forma di porta, che garantisce eccezionale solidità e stabilità.
Stazione di pressione idraulica
Progettata appositamente per piegare le reti dei serbatoi su pallet, la piegatrice IBC le trasforma in telai rettangolari con dimensioni precise di (1200±5 mm)*(1000±5 mm).

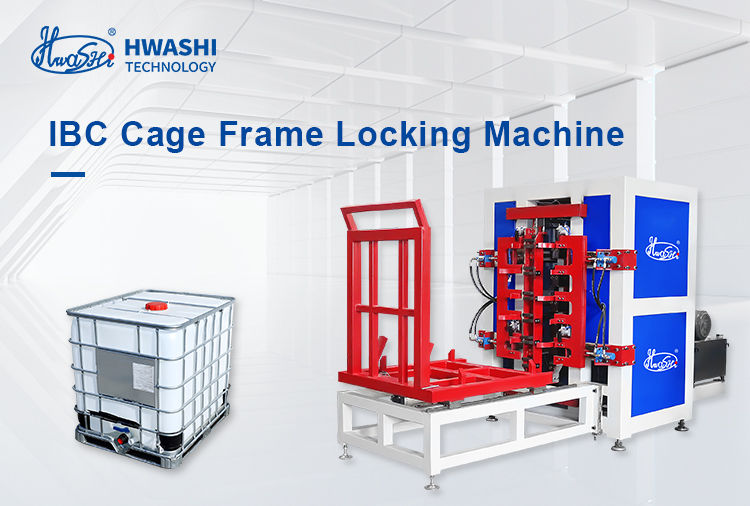

Macchina per il bloccaggio del telaio della gabbia IBC
Realizzata meticolosamente come un'unità coesa, vanta un'eccezionale precisione nell'inserimento, una robusta forza di bloccaggio e una perfetta combinazione di stabilità ed efficienza.
Efficienza e qualità del bloccaggio
- Braccio di aggraffatura regolabile su misura per diversi design di gabbie metalliche IBC
- Il design idraulico e pneumatico migliora l'efficienza della macchina
- Progettato per l'unione automatica dei due lati del tubo
- Lo stampo di aggraffatura idraulico crea punti di aggraffatura stretti per evitare crepe
- La stazione di pressione idraulica con dispositivo di invio automatico garantisce una produzione regolare

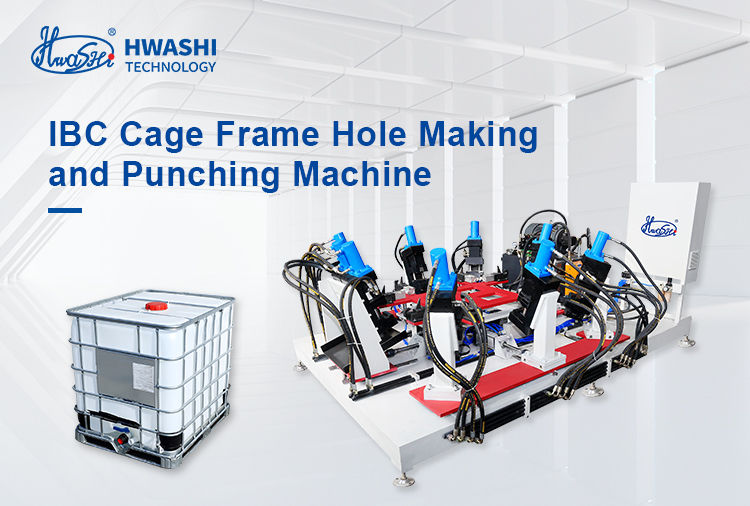

Macchina per la foratura e la punzonatura del telaio della gabbia IBC
Utilizzata per formare fori sul telaio in modo che il telaio completo possa essere fissato sul telaio di base. Il processo a comando idraulico richiede circa 25-30 secondi per essere completato.
Efficienza e qualità della foratura
- Teste di pressatura con stampo di pressatura
- Stazione idraulica
- Pannello di posizionamento della testa di punzonatura
- Pannello regolabile da sinistra a destra, da avanti a indietro per un intervallo di posizionamento più ampio
Saldatrice per telaio di base della gabbia IBC
Il design adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base. L'operatore deve solo caricare e scaricare il prodotto mentre la macchina esegue la saldatura automatica.
Caratteristiche del prodotto
- Struttura orizzontale con 7 teste di saldatura per la saldatura del telaio di base
- Scarico automatico dei pallet saldati
- 3 set di alimentazione MF DC 250KVA per una maggiore qualità e velocità di produzione
- Risolve il problema della qualità di saldatura instabile causata dal lavoro manuale
- Maggiore velocità di produzione e livello di automazione
Specifiche tecniche
| Nome del prodotto |
Linea di produzione telai IBC |
Stile |
fila singola / doppia fila |
| Larghezza massima di saldatura |
1200 mm |
Lunghezza massima di saldatura |
4250 mm |
| Marchio |
Hwashi |
Colore |
blu/giallo/personalizzato |
| Potenza equipaggiata |
350kVA/400kVA |
Luogo di produzione |
Provincia di Zhejiang, Cina |
| Voltaggio |
3p 380V |
Materiale |
Tubo zincato |
| Spessore del tubo |
1-2 mm |
ciclo di lavoro |
20% |
| Diametro del tubo |
14-20 mm |
Frequenza |
50HZ/60HZ |
| metodo di carico del tubo |
manuale/2 operai |
Dimensione del cavo |
≥70mm3 |
| capacità di lavoro |
350-450(480-550) pezzi/8 ore |
dimensione del tubo dell'aria |
G1 |
| richiesta di manodopera |
2-3 operai |
Dimensione del tubo dell'acqua |
G1 1/4 |
Caratteristiche del prodotto - Sistema di invio serbatoi
- Adatto per fabbriche che separano l'officina della soffiatrice e l'officina delle gabbie
- I serbatoi di prova vengono trasportati tramite trasportatore all'officina delle gabbie senza alcun intervento umano
- Include area di posizionamento gabbia piegata, aggraffata e punzonata IBC
- Area di stoccaggio pallet saldati
- Percorso di assemblaggio automatico pallet
- Saldatura pallet
- Passaggio sicuro dell'area di assemblaggio gabbia e pallet rotanti
- Area di stoccaggio piastre pallet/alimentazione automatica
Perché scegliere Hwashi?
- Oltre 20 anni di esperienza nella tecnologia di saldatura e automazione
- Certificato ISO 9001 e approvato CE per gli standard internazionali di qualità
- Supporto tecnico 24 ore su 24, 7 giorni su 7 e servizio post-vendita completo
- Soluzioni personalizzabili su misura per le tue esigenze di produzione specifiche
- Pronto per l'Industria 4.0 con capacità di integrazione IoT
