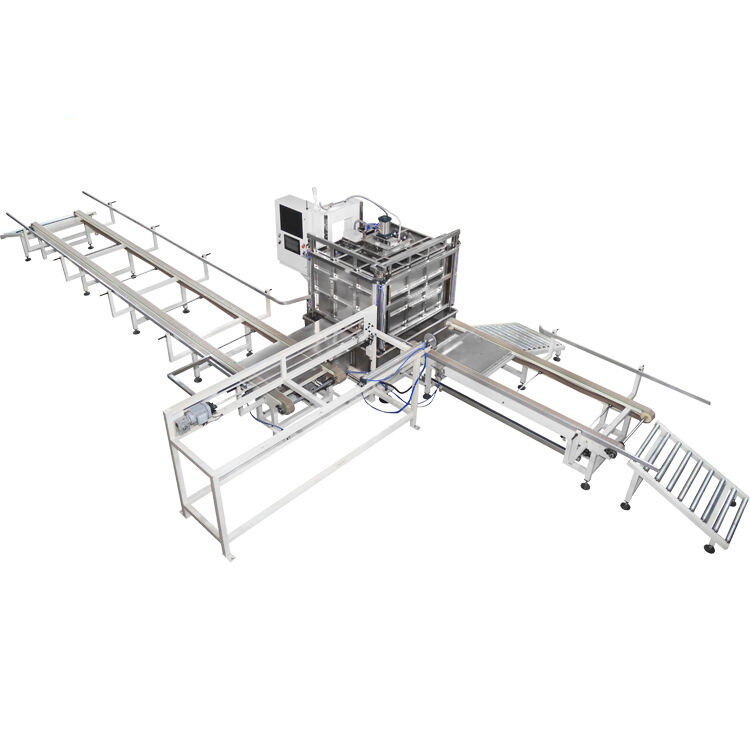

Macchina di produzione automatica per gabbie IBC
Soluzione automatizzata completa per la produzione di gabbie per contenitori intermedie con ciclo di 60 secondi, certificazione ISO9001 e capacità di 2000 kg
Sistema di produzione automatizzato avanzato
La macchina di produzione automatica Hwashi IBC Cage rappresenta l'apice dell'innovazione manifatturiera.Combinazione di tecnologie avanzate di automazione con ingegneria di precisione per fornire una soluzione completa per la produzione di gabbie per container intermedieQuesto sistema all'avanguardia trasforma le materie prime in gabbie IBC di alta qualità attraverso un processo completamente integrato e automatizzato che garantisce qualità eccezionale, massima efficienza,e un notevole risparmio di costi.
Caratteristiche chiave della produzione
Linea di produzione completamente automatizzata
- Sistema integrato che combina i processi di saldatura automatica, scarico delle maglie, piegatura, blocco, perforatura e perforatura
- Richiede solo 3-4 operatori per il funzionamento completo
- Capacità di funzionamento continuo 24 ore su 24, 7 giorni su 7
- 80 gabbie all'ora
Ingegneria di precisione
- Testa di saldatura multipla in funzione contemporaneamente con tecnologia CNC
- 6-7 teste di saldatura per risultati uniformi
- Accuratezza dimensionale ± 0,1 mm
- 60 secondi per ciclo di gabbia
Assicurazione della qualità basata sull'IA
- Sistema intelligente di rilevamento dei difetti con monitoraggio in tempo reale
- Regolazione automatica dei parametri per una qualità costante
- Analisi in tempo reale e monitoraggio delle prestazioni
Tecnologia del telaio di saldatura principale
Quattro serie di trasformatori MF regolano sei serie di elettrodi di saldatura, garantendo una qualità di saldatura ottimale per ogni punto di saldatura.La tecnica di saldatura bilaterale in stile pianoforte accelera significativamente il processo di saldatura, completando ogni maglia di rete metallica in un minuto.mentre gli elettrodi di saldatura a vite migliorano la durata.

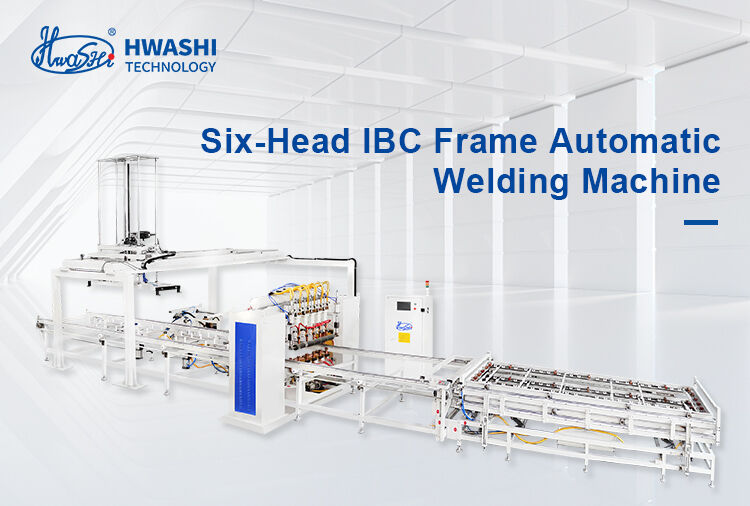

Macchina di saldatura automatica a sei teste IBC
Il sistema di alimentazione della saldatura è dotato di quattro serie di avanzate sorgenti di alimentazione MF DC, che consentono la saldatura simultanea in sei punti diversi.Un alimentatore a due strati per apparecchiature aumenta l'efficienza operativa - mentre un apparecchio è attivamente impegnato nella saldatura, l'altro può caricare i materiali senza soluzione di continuità.
Saldatura a rete di tubi piatti
L'apparecchio di saldatura trasforma i tubi in una caratteristica configurazione a maglia piatta, garantendo saldature di forza e qualità senza pari.Il processo di saldatura viene completato in modo efficiente in circa 60 secondi.
Macchina per piegare a doppia stazione verticale
La macchina di piegatura a doppia stazione con telaio a gabbia IBC garantisce un'elevata precisione nella piegatura, operazioni stabili e una notevole efficienza,trasformazione di maglie piane in quadrati in 20-25 secondi.
Componenti del sistema di piegatura
- Il fascio di piegatura lavorato CNC garantisce angoli di piegatura precisi
- Ogni stampo regolabile verso l'alto e verso il basso di 3 mm per un maggiore raggio di piegatura
- La progettazione dello stampo a 120 gradi garantisce angoli di piegatura lisci
Cornice robusta della macchina
Il telaio della macchina è dotato di una robusta struttura rettangolare con colonne in acciaio più spesse e un pannello di copertura a forma di porta, che garantisce una robustezza e una stabilità eccezionali.
Sistema di pressione idraulica
Specificamente progettata per la piegatura delle maglie dei serbatoi di pallet, la macchina di piegatura IBC le modella in cornici rettangolari con dimensioni precise di (1200±5 mm) *(1000±5 mm).
Macchina di bloccaggio del telaio della gabbia IBC
Meticolosamente realizzato come un'unità coesa, vanta un'eccezionale precisione nell'inserimento, una robusta resistenza al blocco e una combinazione perfetta di stabilità ed efficienza.
Efficienza e qualità delle serrature
- Braccio di chiusura regolabile su misura per diversi disegni di gabbie metalliche IBC
- La progettazione idraulica e pneumatica migliora l'efficienza della macchina
- di cilindrata superiore a 1000 cm3
- Lo stampo idraulico di chiusura crea punti di chiusura stretti per evitare la crepa
- La stazione di pressione idraulica con dispositivo di invio automatico garantisce una produzione fluida
Macchine per fare buchi e per perforare
Utilizzato per formare buchi sul telaio in modo che il telaio completo possa essere fissato sul telaio di base.
Caratteristiche del sistema per fare buchi
- Teste di pressatura con stampo di pressatura
- Stazione idraulica con controllo preciso
- Pannello di localizzazione della testa di foratura per la precisione
- Pannello regolabile da sinistra a destra, avanti-indietro per una gamma di posizionamento più ampia
Macchina di saldatura del telaio
Il progetto adotta una struttura orizzontale e 7 teste di saldatura per completare la saldatura del telaio di base.L'operatore deve solo caricare e scaricare il prodotto mentre la macchina esegue la saldatura automatica.
Caratteristiche della saldatura del telaio di base
- Struttura orizzontale con 7 teste di saldatura per la saldatura del telaio
- Scarico automatico di pallet saldati
- 3 serie di potenza MF DC 250KVA per un aumento della qualità e del tasso di produzione
- Risolve il problema della qualità instabile della saldatura causata dal lavoro manuale
- Un tasso di produzione e un livello di automazione più elevati
Specifiche tecniche
| Nome del prodotto |
Linea di produzione di cornici IBC |
Stile |
fila singola / fila doppia |
| Larghezza massima di saldatura |
1200 mm |
Lunghezza massima di saldatura |
4250 mm |
| Marchio |
Hwashi |
Colore |
blu/giallo/su misura |
| Potenza equipaggiata |
350 kVA/400 kVA |
Luogo del prodotto |
Provincia dello Zhejiang, Cina |
| Voltaggio |
3p 380V |
Materiale |
tubi galvanizzati |
| Spessore del tubo |
1-2 mm |
Ciclo di lavoro |
20% |
| Diametro del tubo |
14-20 mm |
Frequenza |
50 Hz/60 Hz |
| Metodo di caricamento dei tubi |
manuale/2 lavori |
Dimensione del cavo |
≥ 70 mm3 |
| Capacità di lavoro |
350-450 ((480-550) pezzi/8 ore |
Dimensioni del tubo d'aria |
G1 |
| Domanda di lavoro |
2-3 lavori |
Dimensione del tubo dell'acqua |
G1 1/4 |
Sistema di invio dei serbatoi
- Adatti alle fabbriche che separano il laboratorio delle macchine da soffiare da quello delle gabbie
- Serbatoi di prova trasportati con trasportatore in officina di gabbia senza intervento umano
- Include l'area di posizionamento della gabbia IBC piegata, stretta e perforata
- Area di stoccaggio dei pallet saldatori
- Percorso di assemblaggio automatico dei pallet
- Saldatura dei pallet e montaggio della gabbia rotante
- Area di stoccaggio con alimentazione automatica
Perché scegliere l'Hwashi?
- 20+ anni di esperienza nella tecnologia di saldatura e automazione
- Certificato ISO 9001 e approvato CE per gli standard internazionali di qualità
- Supporto tecnico 24 ore su 24 e servizio post-vendita completo
- Soluzioni personalizzabili su misura per le esigenze specifiche di produzione
- Industria 4.0 pronta con capacità di integrazione IoT
