Name: Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile e alimentazione MFDC per la produzione di condensatori a tubo metallico
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Casa > Prodotti > saldatrice del condensatore >

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile e alimentazione MFDC per la produzione di condensatori a tubo metallico

Saldatrice a condensatore automatizzata con potenza MFDC

saldatrice a condensatore ad alta velocità di tubi di filo

saldatrice a condensatore regolabile

Luogo di origine:

Cina

Marca:

HWASHI

Certificazione:

Numero di modello:

WL-SQ-MF160Kx2

Contattici

Richieda una citazione

Dettagli del prodotto

Nome del prodotto:

Linea di produzione di condensatori di tubi di filo frigorifero

Dimensione (l*w*h):

5000x2400x2200mm

Peso:

2500KG

Larghezza di saldatura efficace:

600-1000mm (su misura)

Garanzia:

1 anno

Trasformatore:

Trasformatore di CC di MF

Termini di trasporto & di pagamento

Quantità di ordine minimo

1 insieme

Prezzo

Negoziabile

Imballaggi particolari

Pacchetto di legno degno del mare del film del PVC per FCL

Tempi di consegna

30 - 60 giorni lavorativi dopo hanno ricevuto il vostro pagamento

Termini di pagamento

L/C, T/T

Capacità di alimentazione

50 set al mese

Prodotti relativi

Video

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile e alimentazione MFDC per la produzione di condensatori a tubo metallico

Ottenga il migliore prezzo

Video

Linea di fabbricazione di planche da stiratura completamente automatica ️ Dal tubo grezzo al prodotto finito, manovra manuale zero

Ottenga il migliore prezzo

Video

Linea di produzione automatica di scaffalature per planche di stiratura con funzionamento completamente senza equipaggio, sistema di fissaggio brevettato e saldatura multipunto

Ottenga il migliore prezzo

Video

Macchina di saldatura a condensatore compatta progettata per una facile integrazione nella linea di assemblaggio di refrigerazione e condizionamento dell'aria

Ottenga il migliore prezzo

Contattici

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contatto ora

Descrizione di prodotto

Saldatura automatizzata ad alta velocità con condensatore con larghezza effettiva regolabile per la linea di produzione di condensatori di tubi di filo

Visualizzazione del prodotto

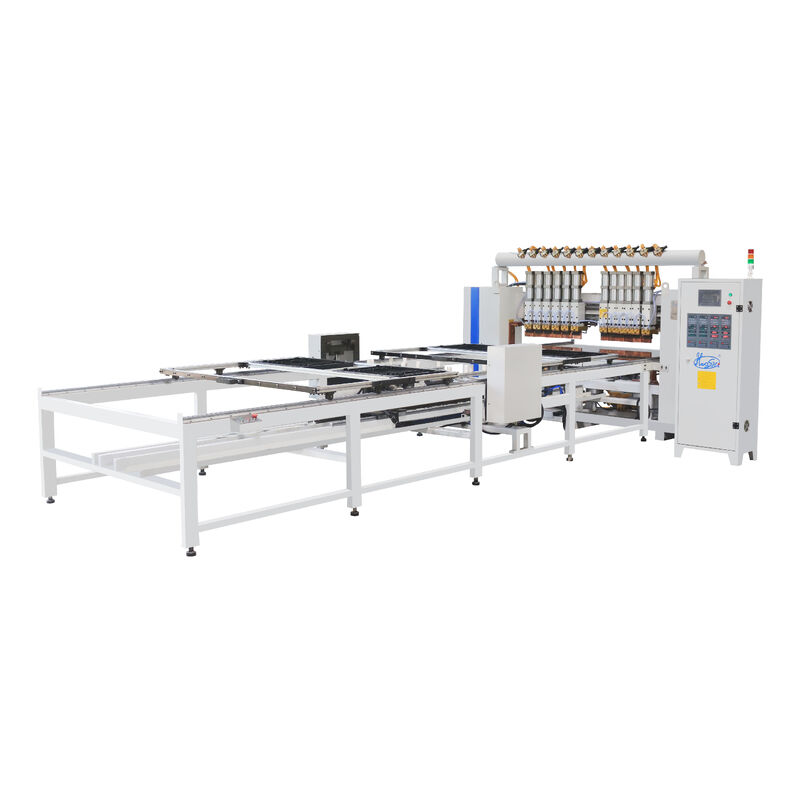

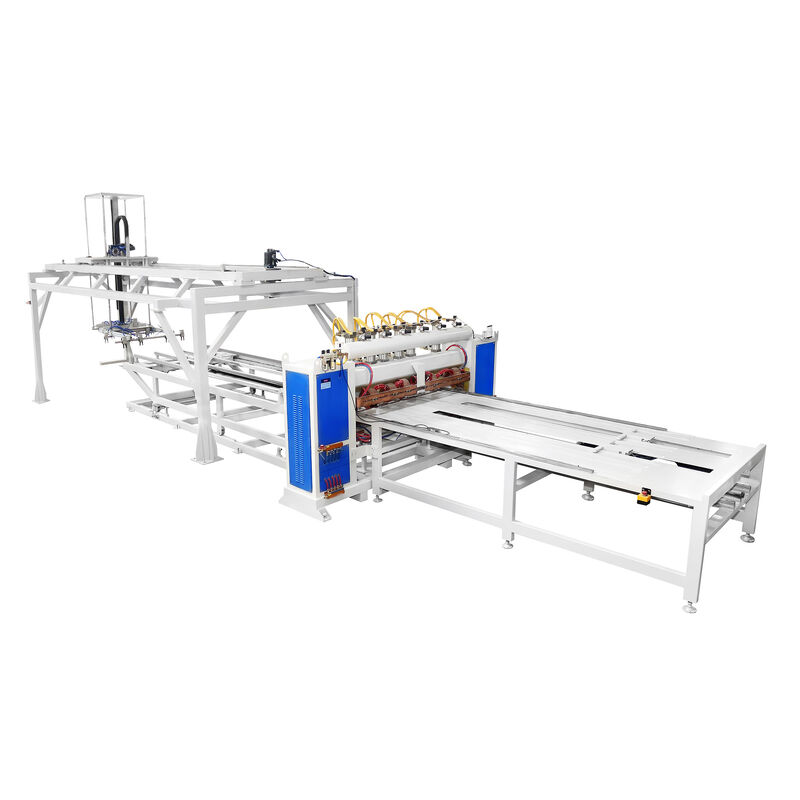

La macchina di saldatura automatizzata ad alta velocità a condensatore è un sistema di saldatura a punti multi-testa di tipo portiere progettato per la produzione di condensatori a filo su tubo (WOT) ad alto volume.Disegnati specificamente per frigoriferiLa macchina fornisce saldature precise e coerenti da filo a tubo su scala industriale.

dotato di diverse teste di saldatura sincronizzate e di un sistema di alimentazione a doppio strato servo-driven,la macchina esegue l'intero ciclo di saldatura automaticamente dopo il carico del materiale, dal posizionamento del filo fino alla saldatura simultanea a più punti e allo scambio di apparecchiLa larghezza di saldatura regolabile permette di adattarsi a una vasta gamma di dimensioni del pannello del condensatore, eliminando la necessità di modifiche di attrezzature dedicate tra le specifiche del prodotto.

Principali vantaggi

Ciclo di saldatura completamente automatizzato

Una volta che l'operatore carica il tubo serpentina e i fili d'acciaio sul doppio strato di alimentazione e preme il pulsante di avvio,la macchina esegue l'intera sequenza di saldatura in modo autonomo, compreso il passaggio dell'apparecchioIl sistema di alimentazione a doppio strato consente di caricare un apparecchio mentre l'altro viene saldato,consentire una produzione di lotti ininterrotta e massimizzare il throughput.

Larghezza di saldatura regolabile

La larghezza di saldatura effettiva è liberamente regolabile per adattarsi a varie specifiche del condensatore senza modifica meccanica.Produzione di condensatori stretti per frigoriferi compatti o pannelli larghi per frigoriferi commerciali, una singola macchina gestisce l'intera gamma di prodotti, riducendo gli investimenti di capitale e i requisiti di superficie.

Sistema di saldatura a grondaia a più teste

Molte teste di saldatura funzionano simultaneamente, riducendo drasticamente il tempo di ciclo rispetto alle alternative a testa singola.Ogni testa è azionata pneumaticamente con parametri di saldatura controllabili individualmente (corrente, tempo, pressione), garantendo una qualità di saldatura uniforme su tutto il pannello del condensatore.

Gestione intelligente dei parametri di saldatura

101 modelli di saldatura immagazzinati con capacità di cambio rapido per un rapido cambio di prodotto
3 curve pressurizzate selezionabili per diverse combinazioni di materiali
Controllo PLC con HMI touch screen a colori per un funzionamento intuitivo
La memorizzazione dei parametri protetta da password impedisce modifiche non autorizzate

Qualità della saldatura superiore con potenza MFDC

L'alimentazione a corrente continua da inverter a media frequenza (MFDC) fornisce una regolazione precisa e veloce della corrente con un impatto termico minimo sul materiale circostante.90) rispetto ai sistemi convenzionali AC, carico trifase bilanciato con minima interferenza della rete e corrente di cortocircuito secondario massima fino a 40 KA per una fusione filo-tubo affidabile.

Stabilità della tensione in condizioni di fabbrica

La compensazione fluttuante della tensione di rete integrata garantisce che, quando la potenza di ingresso oscilla entro il ±10%,la tensione di uscita secondaria rimane entro il ±3% del suo valore impostato.

Specifiche tecniche

Parametro	Specificità
Modello	WL-SQ-150K×2 (personalizzabile)
Potenza di ingresso	380V trifase ± 10% 50/60Hz
Capacità nominale	150 KVA × 2 (personalizzabile: 100KVA, 160KVA)
Ciclo di servizio nominale	50%
Regolazione di tensione secondaria	2 Passi
Corrente di cortocircuito secondario massima	40 KA
Grado di isolamento del trasformatore	Grado F
Compensazione della tensione di rete	Input ±10% → Output ≤±3%
Curve a pressione saldatrice	3 tipi
Immagazzinamento dei modelli di saldatura	101 tipi
Lunghezza effettiva della saldatura	1500 mm (personalizzabile fino a 2000 mm)
Larghezza effettiva della saldatura	600 mm (personalizzabile: 600-1200 mm, disponibile in due zone)
Strato dell'elettrodo superiore	80 mm
Corso regolabile dell'elettrodo inferiore	30 mm
Velocità di movimento automatica	200-500 mm/s (regolabile)
Modalità di controllo	PLC + HMI touch screen
Sistema di raffreddamento	di cilindrata inferiore o uguale a 600 cm3
Dimensione della macchina	~6500 × 2500 mm (a seconda della configurazione)
Peso della macchina	~ 1500 kg

Applicazioni

Industria	Prodotti tipici
Frigoriferi domestici	Condensatori a filo su tubo, condensatori a pelle
Frigoriferi commerciali	Display cooler condensator, bottle cooler condensator
Frigoriferi	Concentratori per congelatori, per congelatori verticali
Climatizzazione	Dischi di condensatore, bobine di evaporatore
Scambiatori di calore	Scambiatori di calore a filo su tubo per varie applicazioni HVAC
Fabbricazione di apparecchi OEM	Saldatura a lotti di filo a tubo Bundy / tubo di rame

Materiali saldabili

Cavo di acciaio per tubo Bundy (邦迪管)
Cavi di acciaio per tubi di acciaio
Filtro di rame per tubo di rame
Cavo di alluminio a tubo di alluminio (con corretta selezione dell'elettrodo)

Flusso di lavoro di produzione

Cavi di caricosul dispositivo di primo strato tramite dispositivo di riempimento del filo magnetico
Posizionare il tubo serpentinasui fili.
Cavi di carico a strato superioresopra il tubo
Premere l'avvioLa macchina esegue un ciclo di saldatura automatico:
- Impostazione dei gradini verso la prima posizione di saldatura
- Diverse teste di saldatura sparano contemporaneamente
- Avanzi fissi alla posizione successiva
- Ripetere fino a completamento di tutti i punti di saldatura
Scambio di apparecchi auto- mentre un apparecchio viene saldato, l'altro viene caricato
Scaricare il condensatore finitoe riavviare il ciclo

Componenti della linea di produzione

Macchine per la rettificazione e il taglio di fili ad alta velocità
Macchine per raddrizzare e tagliare tubi
Macchine per piegare tubi
Macchine di saldatura automatiche a condensa
Apparecchiature aggiuntive: macchina di espansione/restringimento della fine del tubo, macchina di piegatura del condensatore

Progettiamo linee di produzione complete in base ai vostri disegni e ai vostri requisiti di efficienza.

Processo di produzione del condensatore per tubi di filo

Il sistema a doppio impianto consente operazioni di saldatura e caricamento simultanei.con cambio automatico di apparecchi per massimizzare l'efficienza.

Soluzioni complete per le linee di produzione

Progettiamo sistemi di linea di produzione completamente automatici o semiautomatici per condensatori frigoriferi personalizzati per le vostre esigenze di produzione specifiche.
