Una macchina. Due operazioni. Nessuna rilavorazione.

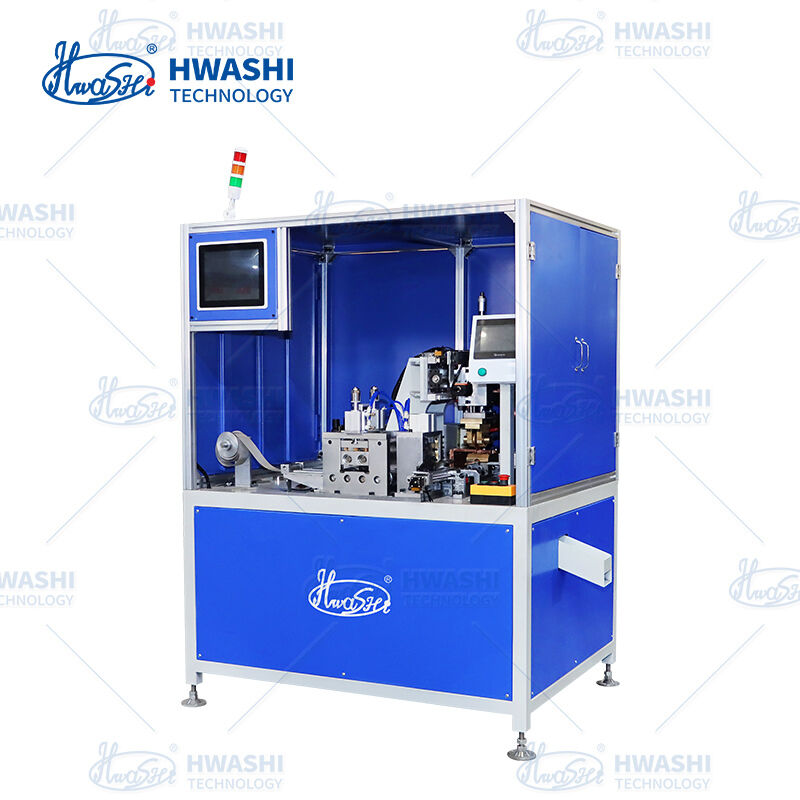

La saldatrice automatica a rullo per maglie filtranti di Hwashi combina la profilatura a rulli di precisione e la saldatura continua in un unico processo automatizzato: entra la rete metallica piatta, escono cartucce filtranti perfettamente rotonde e ermetiche. Nessun arrotolamento manuale, nessun trasferimento di pezzi tra le stazioni, nessun disallineamento delle cuciture.
Principio di funzionamento
La macchina esegue due operazioni in sequenza all'interno di un unico ciclo:
- Alimentazione— Il sistema servoazionato alimenta il foglio di rete pretagliato o la striscia continua alla lunghezza esatta richiesta
- Profilatura— I rulli di formatura di precisione piegano la rete piatta in un cilindro liscio con diametro costante

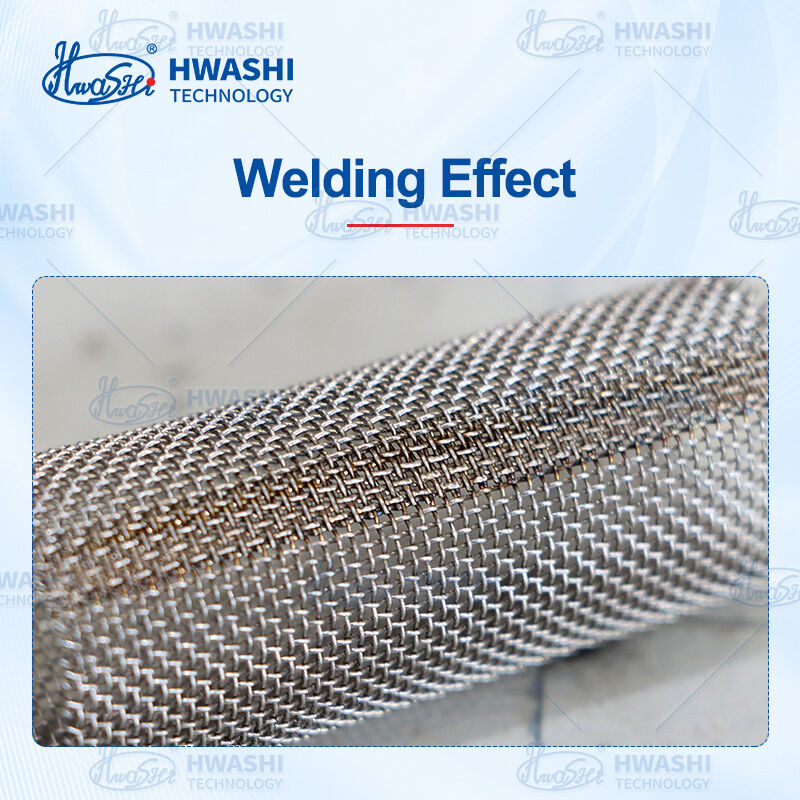

- Saldatura continua— La saldatura continua a rulli crea una serie sovrapposta di pezzetti di saldatura lungo la giuntura longitudinale mentre il cilindro ruota
- Scarico— La cartuccia finita viene espulsa automaticamente
L'intero processo è controllato da PLC con interfaccia touch screen. Nessun intervento manuale tra i passaggi.
Caratteristiche principali
Design integrato roll-and-weld
Macchine di laminazione e saldatura separate comportano il doppio della manodopera, il doppio della movimentazione e il disallineamento tra le operazioni. Questa macchina esegue entrambe le operazioni in un unico passaggio continuo: la rete viene formata e saldata senza mai lasciare la stazione di lavoro, garantendo un perfetto allineamento della cucitura.
Alimentatore inverter MFDC
La corrente continua a media frequenza offre un aumento di corrente più rapido, un calore più concentrato e un risparmio energetico superiore al 30% rispetto alla corrente alternata convenzionale. Fondamentale per le reti metalliche sottili dove un eccessivo apporto di calore distorce le aperture della rete o brucia i fili. Fattore di potenza: 0,85–0,90.
Controllo continuo della velocità a frequenza variabile
La velocità di saldatura può essere regolata in modo fluido da 0,3 a 1,5 m/min per adattarsi a diversi tipi di rete, calibri di filo e spessori di materiale. Nessun cambio di marcia, nessuna regolazione graduale: basta regolare la velocità e correre.
Raffreddamento ad acqua forzata
Sistema di raffreddamento a circuito chiuso per trasformatore di saldatura, tiristori e ruote di saldatura. Previene la deriva termica durante i lunghi cicli di produzione e prolunga la durata dei componenti. Qualità di saldatura stabile dalla prima all'ultima parte.
Parametri di saldatura programmabili
Memorizza fino a 101 programmi di saldatura, ciascuno con impostazioni personalizzate per corrente, velocità, pressione dei rulli e rapporto di sovrapposizione. Passa istantaneamente da un programma all'altro sul touch screen: nessuna configurazione per tentativi ed errori quando si cambiano i modelli di cartuccia.
Opzioni ruota di saldatura orizzontale e verticale
Orientamento della ruota di saldatura selezionabile in base al diametro del cilindro e al layout di produzione. Ruote orizzontali per cartucce cilindriche standard; ruote verticali per geometrie specifiche o integrazione in linea.
