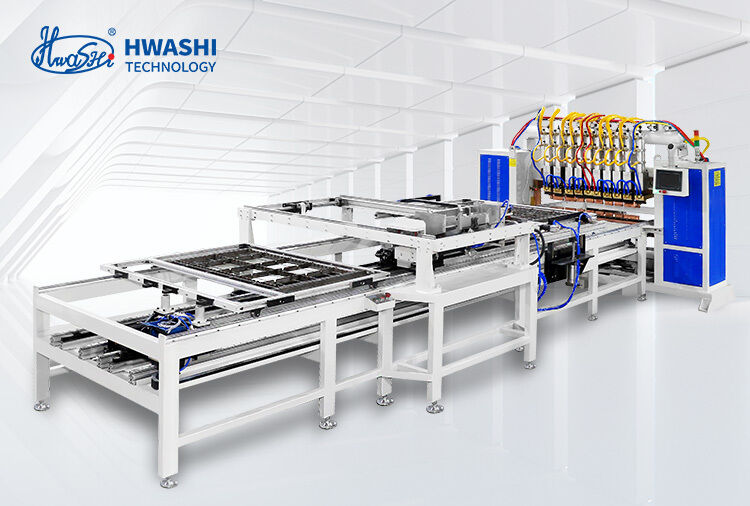

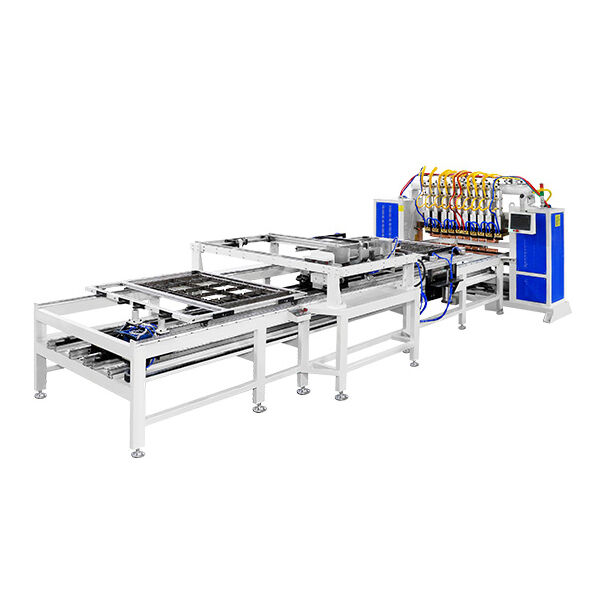

Name: Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile e alimentazione MFDC per la produzione di condensatori a tubo metallico
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Casa > Prodotti > saldatrice del condensatore >

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile e alimentazione MFDC per la produzione di condensatori a tubo metallico

Saldatrice a condensatore automatizzata con potenza MFDC

saldatrice a condensatore ad alta velocità di tubi di filo

saldatrice a condensatore regolabile

Luogo di origine:

Cina

Marca:

HWASHI

Certificazione:

Numero di modello:

WL-SQ-MF160Kx2

Contattici

Richieda una citazione

Dettagli del prodotto

Nome del prodotto:

Linea di produzione di condensatori di tubi di filo frigorifero

Dimensione (l*w*h):

5000x2400x2200mm

Peso:

2500KG

Larghezza di saldatura efficace:

600-1000mm (su misura)

Garanzia:

1 anno

Trasformatore:

Trasformatore di CC di MF

Termini di trasporto & di pagamento

Quantità di ordine minimo

1 insieme

Prezzo

Negoziabile

Imballaggi particolari

Pacchetto di legno degno del mare del film del PVC per FCL

Tempi di consegna

30 - 60 giorni lavorativi dopo hanno ricevuto il vostro pagamento

Termini di pagamento

L/C, T/T

Capacità di alimentazione

50 set al mese

Prodotti relativi

Video

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile 600-1000 mm e trasformatore CC MF per linea di produzione di condensatori a tubo metallico

Ottenga il migliore prezzo

Video

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile 600-1000 mm e trasformatore CC MF per linea di produzione di condensatori a tubo metallico

Ottenga il migliore prezzo

Video

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile e alimentazione MFDC per la produzione di condensatori a tubo metallico

Ottenga il migliore prezzo

Video

Linea di fabbricazione di planche da stiratura completamente automatica ️ Dal tubo grezzo al prodotto finito, manovra manuale zero

Ottenga il migliore prezzo

Contattici

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contatto ora

Descrizione di prodotto

Saldatrice automatizzata a condensatore ad alta velocità

Saldatrice automatizzata a condensatore ad alta velocità con larghezza effettiva regolabile per la linea di produzione di condensatori a tubo metallico

Panoramica del prodotto

La saldatrice automatizzata per condensatori ad alta velocità è un sistema di saldatura a punti multitesta di tipo a portale progettato per la produzione di condensatori filo su tubo (WOT) ad alto volume. Progettata specificamente per linee di produzione di frigoriferi, congelatori e refrigerazione commerciale, la macchina offre saldature filo-tubo precise e uniformi su scala industriale.

Dotata di più teste di saldatura sincronizzate e di un sistema di alimentazione a doppio strato servocomandato, la macchina esegue automaticamente l'intero ciclo di saldatura dopo il caricamento del materiale, dal posizionamento del filo alla saldatura simultanea multipunto e allo scambio delle attrezzature. La larghezza di saldatura effettiva regolabile si adatta a un'ampia gamma di dimensioni di pannelli del condensatore, eliminando la necessità di cambi di attrezzatura dedicati tra le specifiche del prodotto.

Vantaggi principali

Ciclo di saldatura completamente automatizzato

Una volta che l'operatore carica il tubo a serpentina e i fili di acciaio sull'alimentatore a doppio strato e preme il pulsante di avvio, la macchina esegue l'intera sequenza di saldatura in modo autonomo, compresi il passaggio dell'attrezzatura, la saldatura simultanea multitesta e il cambio automatico dell'attrezzatura. Il sistema di alimentazione a doppio strato consente di caricare un'attrezzatura mentre l'altra viene saldata, consentendo una produzione in lotti ininterrotta e massimizzando la produttività.

Larghezza di saldatura effettiva regolabile

La larghezza effettiva della saldatura è liberamente regolabile per adattarsi alle varie specifiche del condensatore senza modifiche meccaniche. Che si tratti di produrre condensatori stretti per frigoriferi compatti o pannelli larghi per vetrine refrigerate commerciali, un'unica macchina gestisce l'intera gamma di prodotti, riducendo gli investimenti di capitale e i requisiti di spazio.

Sistema di saldatura a portale multitesta

Più teste di saldatura funzionano simultaneamente, riducendo drasticamente il tempo di ciclo rispetto alle alternative a testa singola. Ciascuna testa è azionata pneumaticamente con parametri di saldatura controllabili individualmente (corrente, tempo, pressione), garantendo una qualità di saldatura uniforme su tutto il pannello del condensatore.

Gestione intelligente dei parametri di saldatura

101 modelli di saldatura memorizzati con funzionalità di cambio rapido per un rapido cambio di prodotto
3 curve pressurizzate selezionabili per diverse combinazioni di materiali
Controllato da PLC con HMI touch screen a colori per un funzionamento intuitivo
La memorizzazione dei parametri protetta da password impedisce modifiche non autorizzate

Qualità di saldatura superiore con potenza MFDC

L'alimentatore CC con inverter a media frequenza (MFDC) offre una regolazione della corrente rapida e precisa con un impatto termico minimo sul materiale circostante. Le caratteristiche includono un fattore di potenza più elevato (0,85-0,90) rispetto ai sistemi CA convenzionali, carico bilanciato trifase con interferenza di rete minima e corrente di cortocircuito secondaria massima fino a 40 KA per una fusione filo-tubo affidabile.

Stabilità della tensione in condizioni di fabbrica

La compensazione fluttuante della tensione di rete integrata garantisce che quando la potenza in ingresso fluttua entro ±10%, la tensione di uscita secondaria rimanga entro ±3% del valore impostato, fondamentale per mantenere una qualità di saldatura costante in strutture con alimentazione instabile.

Specifiche tecniche

Parametro	Specifica
Modello	WL-SQ-150K*2 (personalizzabile)
Potenza in ingresso	Trifase 380V±10% 50/60Hz
Capacità nominale	150 KVA * 2 (Personalizzabile: 100KVA, 160KVA)
Ciclo di lavoro nominale	50%
Regolazione della tensione secondaria	2 passaggi
Corrente massima di cortocircuito secondaria	40 KA
Grado di isolamento del trasformatore	Grado F
Compensazione della tensione di rete	Ingresso ±10% → Uscita ≤±3%
Curve Pressurizzate Saldatore	3 tipi
Memorizzazione dei modelli di saldatura	101 tipi
Lunghezza di saldatura effettiva	1500 mm (Personalizzabile fino a 2000 mm)
Larghezza di saldatura effettiva	600 mm (personalizzabile: 600-1200 mm, disponibile doppia zona)
Corsa dell'elettrodo superiore	80 mm
Corsa regolabile dell'elettrodo inferiore	30 mm
Velocità di movimento automatica	200-500 mm/s (regolabile)
Modalità di controllo	PLC + pannello operatore touch-screen
Sistema di raffreddamento	Raffreddato ad acqua (trasformatore, tiristore, elettrodi)
Dimensione della macchina	~6500 * 2500 mm (dipende dalla configurazione)
Peso della macchina	~1500 chilogrammi

Applicazioni

Industria	Prodotti Tipici
Frigoriferi domestici	Condensatori filo su tubo, condensatori skin
Refrigerazione commerciale	Condensatori per refrigeratori per display, condensatori per refrigeratori per bottiglie
Congelatori	Condensatori per congelatori orizzontali, condensatori per congelatori verticali
Aria condizionata	Pannelli condensatori, batterie evaporanti
Scambiatori di calore	Scambiatori di calore filo su tubo per varie applicazioni HVAC
Produzione di elettrodomestici OEM	Saldatura in lotti del filo al tubo Bundy/tubo di rame

Materiali saldabili

Dal filo di acciaio al tubo Bundy (邦迪管)
Filo d'acciaio su tubo d'acciaio
Filo di rame su tubo di rame
Filo di alluminio su tubo di alluminio (con la corretta selezione dell'elettrodo)

Flusso di lavoro di produzione

Caricare i filisull'attrezzatura del primo strato tramite dispositivo di riempimento del filo magnetico
Posizionare il tubo a serpentinasui fili
Caricare i fili dello strato superioresopra il tubo
Premere avvio— la macchina esegue il ciclo di saldatura automatico:
- L'attrezzatura passa alla prima posizione di saldatura
- Più teste di saldatura si accendono contemporaneamente
- Il dispositivo avanza alla posizione successiva
- Ripetere fino al completamento di tutti i punti di saldatura
Scambio attrezzatura automatica— mentre un'attrezzatura viene saldata, l'altra viene caricata
Scaricare il condensatore finitoe riavviare il ciclo

Componenti della linea di produzione

Macchina per raddrizzare e tagliare fili ad alta velocità
Macchina per raddrizzare e tagliare tubi
Macchina curvatubi
Saldatrice automatica a condensatore
Equipaggiamento aggiuntivo: macchina per espandere/restringere le estremità dei tubi, piegatrice per condensatore

Progettiamo linee di produzione complete in base ai disegni dei prodotti e ai requisiti di efficienza. Fornisci semplicemente le tue specifiche e i nostri ingegneri svilupperanno la soluzione ottimale per le tue esigenze.

Processo di produzione di condensatori a tubo metallico

Il sistema a doppio dispositivo consente operazioni di saldatura e caricamento simultanee. Mentre un impianto viene saldato, gli operatori caricano i materiali sul secondo impianto, con cambio automatico dell'impianto per massimizzare l'efficienza.

Soluzioni complete per linee di produzione

Progettiamo sistemi di linee di produzione completamente automatiche o semiautomatiche per condensatori per frigoriferi su misura per le vostre specifiche esigenze di produzione.
