Name: Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile 600-1000 mm e trasformatore CC MF per linea di produzione di condensatori a tubo metallico
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Casa > Prodotti > saldatrice del condensatore >

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile 600-1000 mm e trasformatore CC MF per linea di produzione di condensatori a tubo metallico

saldatrice a condensatore ad alta velocità

saldatrice a condensatore a larghezza regolabile

saldatrice per trasformatore MF DC

Luogo di origine:

Cina

Marca:

HWASHI

Certificazione:

Numero di modello:

WL-SQ-MF160Kx2

Contattici

Richieda una citazione

Dettagli del prodotto

Nome del prodotto:

Linea di produzione di condensatori di tubi di filo frigorifero

Dimensione (l*w*h):

5000x2400x2200mm

Peso:

2500KG

Larghezza di saldatura efficace:

600-1000mm (su misura)

Garanzia:

1 anno

Trasformatore:

Trasformatore di CC di MF

Termini di trasporto & di pagamento

Quantità di ordine minimo

1 insieme

Prezzo

Negoziabile

Imballaggi particolari

Pacchetto di legno degno del mare del film del PVC per FCL

Tempi di consegna

30 - 60 giorni lavorativi dopo hanno ricevuto il vostro pagamento

Termini di pagamento

L/C, T/T

Capacità di alimentazione

50 set al mese

Prodotti relativi

Video

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile 600-1000 mm e trasformatore CC MF per linea di produzione di condensatori a tubo metallico

Ottenga il migliore prezzo

Video

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile 600-1000 mm e trasformatore CC MF per linea di produzione di condensatori a tubo metallico

Ottenga il migliore prezzo

Video

Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile e alimentazione MFDC per la produzione di condensatori a tubo metallico

Ottenga il migliore prezzo

Video

Linea di fabbricazione di planche da stiratura completamente automatica ️ Dal tubo grezzo al prodotto finito, manovra manuale zero

Ottenga il migliore prezzo

Contattici

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contatto ora

Descrizione di prodotto

Saldatrice automatizzata a condensatore ad alta velocità con larghezza effettiva regolabile

Panoramica del prodotto

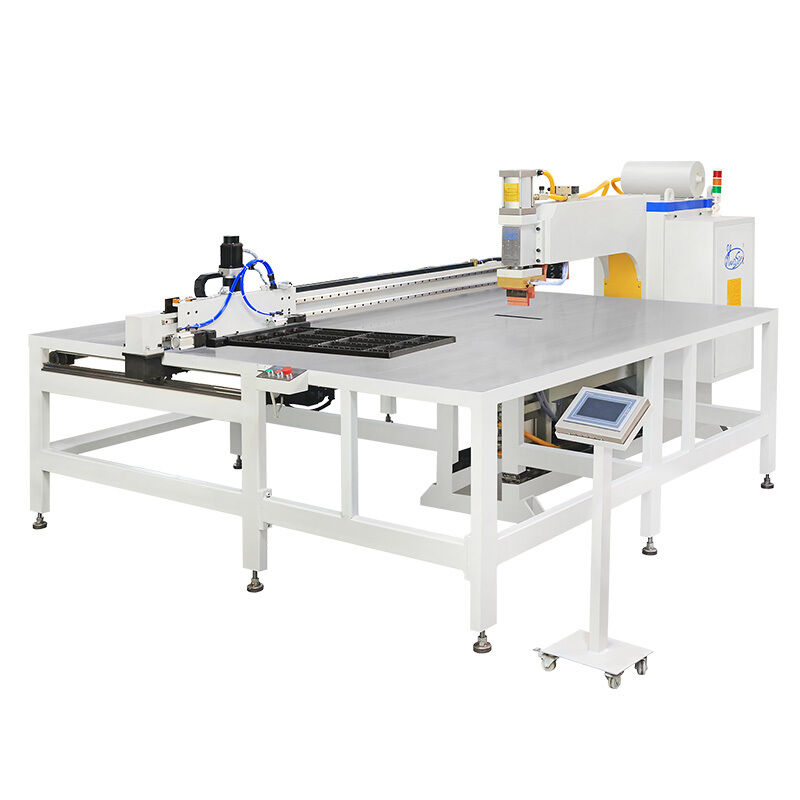

La saldatrice automatizzata per condensatori ad alta velocità è un sistema di saldatura a punti multitesta di tipo a portale progettato per la produzione di condensatori filo su tubo (WOT) ad alto volume. Progettata specificamente per linee di produzione di frigoriferi, congelatori e refrigerazione commerciale, questa macchina offre saldature filo-tubo precise e uniformi su scala industriale.

Dotata di più teste di saldatura sincronizzate e di un sistema di alimentazione a doppio strato servocomandato, la macchina esegue automaticamente l'intero ciclo di saldatura dopo il caricamento del materiale. La larghezza di saldatura effettiva regolabile si adatta a un'ampia gamma di dimensioni di pannelli del condensatore, eliminando la necessità di cambi di attrezzatura dedicati tra le specifiche del prodotto.

Vantaggi principali

Ciclo di saldatura completamente automatizzato
Una volta che l'operatore carica i materiali e avvia la pressa, la macchina esegue autonomamente l'intera sequenza di saldatura. Il sistema di alimentazione a doppio strato consente operazioni di caricamento e saldatura simultanee per una produzione in lotti ininterrotta.
Larghezza di saldatura effettiva regolabile
La larghezza liberamente regolabile si adatta a varie specifiche di condensatore senza modifiche meccaniche, gestendo pannelli da stretti a larghi con un'unica macchina.

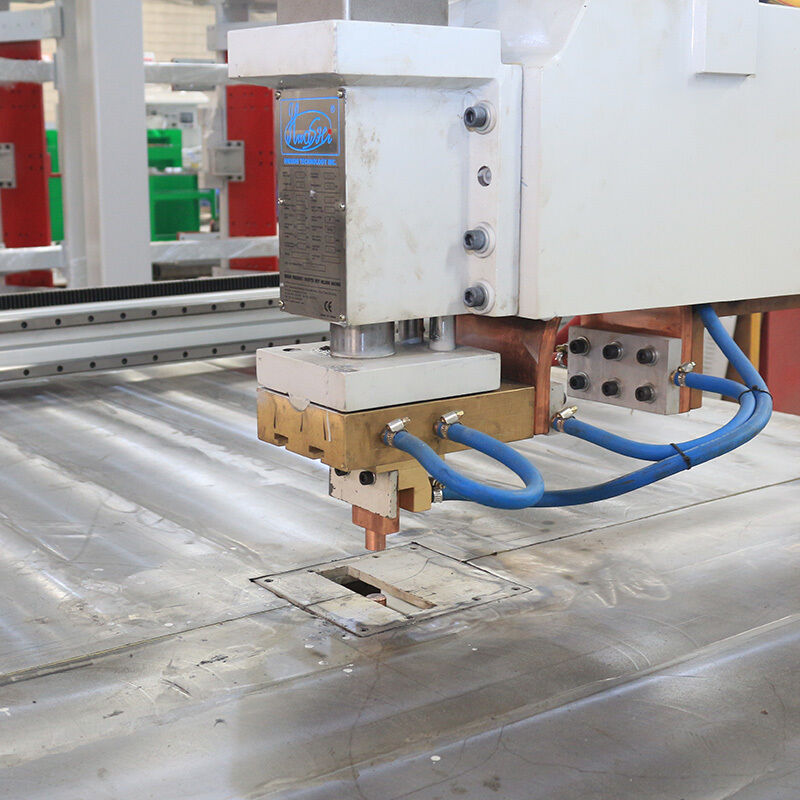

Sistema di saldatura a portale multitesta
Più teste di saldatura funzionano simultaneamente, riducendo drasticamente il tempo di ciclo rispetto alle alternative a testa singola con parametri controllabili individualmente.
Gestione intelligente dei parametri di saldatura
101 modelli di saldatura memorizzati con funzionalità di cambio rapido, 3 curve pressurizzate selezionabili, controllato da PLC con HMI touch screen a colori e memorizzazione dei parametri protetta da password.
Qualità di saldatura superiore con potenza MFDC
L'alimentatore DC inverter a media frequenza offre una regolazione precisa della corrente, un fattore di potenza più elevato (0,85-0,90), carico bilanciato trifase e corrente di cortocircuito secondaria massima fino a 40 KA.
Stabilità della tensione in condizioni di fabbrica
La compensazione flottante della tensione di rete integrata garantisce una tensione di uscita costante (±3%) anche con fluttuazioni della potenza di ingresso di ±10%.

Specifiche tecniche

Parametro	Specifica
Modello	WL-SQ-150K*2 (personalizzabile)
Potenza in ingresso	Trifase 380V±10% 50/60Hz
Capacità nominale	150 KVA * 2 (Personalizzabile: 100KVA, 160KVA)
Ciclo di lavoro nominale	50%
Corrente massima di cortocircuito secondaria	40 KA
Lunghezza di saldatura effettiva	1500 mm (Personalizzabile fino a 2000 mm)
Larghezza di saldatura effettiva	600 mm (personalizzabile: 600-1200 mm, disponibile doppia zona)
Velocità di movimento automatica	200-500 mm/s (regolabile)
Modalità di controllo	PLC + pannello operatore touch-screen
Sistema di raffreddamento	Raffreddato ad acqua (trasformatore, tiristore, elettrodi)

Applicazioni

Industria	Prodotti Tipici
Frigoriferi domestici	Condensatori filo su tubo, condensatori skin
Refrigerazione commerciale	Condensatori per refrigeratori per display, condensatori per refrigeratori per bottiglie
Congelatori	Condensatori per congelatori orizzontali, condensatori per congelatori verticali
Aria condizionata	Pannelli condensatori, batterie evaporanti
Scambiatori di calore	Scambiatori di calore filo su tubo per varie applicazioni HVAC
Produzione di elettrodomestici OEM	Saldatura in lotti del filo al tubo Bundy/tubo di rame

Materiali saldabili

Dal filo di acciaio al tubo Bundy (邦迪管)
Filo d'acciaio su tubo d'acciaio
Filo di rame su tubo di rame
Filo di alluminio su tubo di alluminio (con la corretta selezione dell'elettrodo)

Flusso di lavoro di produzione

Caricare i fili sull'apparecchio del primo strato tramite il dispositivo di riempimento del filo magnetico
Posizionare il tubo a serpentina sui fili
Caricare i fili dello strato superiore sul tubo
Avvio stampa: la macchina esegue il ciclo di saldatura automatico con avanzamento dell'attrezzatura e saldatura simultanea a più teste
Scambio automatico delle attrezzature: mentre un'attrezzatura viene saldata, l'altra viene caricata
Scaricare il condensatore finito e riavviare il ciclo

Componenti della linea di produzione

La linea di produzione completa comprende: macchina per raddrizzare e tagliare fili ad alta velocità, macchina per raddrizzare e tagliare tubi, macchina piegatubi, saldatrice automatica a condensatore e attrezzature aggiuntive come macchina per espandere/restringere le estremità dei tubi e piegatrice per condensatori.

Progettiamo linee di produzione complete in base ai disegni dei prodotti e ai requisiti di efficienza. Fornisci semplicemente le tue specifiche e i nostri ingegneri svilupperanno la soluzione ottimale per le tue esigenze.

Processo di produzione di condensatori a tubo metallico

Il sistema a doppio dispositivo consente operazioni di saldatura e caricamento simultanee. Mentre un impianto viene saldato, gli operatori caricano i materiali sul secondo impianto, con cambio automatico dell'impianto per massimizzare l'efficienza.
