Saldatrice automatizzata per condensatori ad alta velocità con larghezza effettiva regolabile 600-1000 mm e trasformatore CC MF per linea di produzione di condensatori a tubo metallico

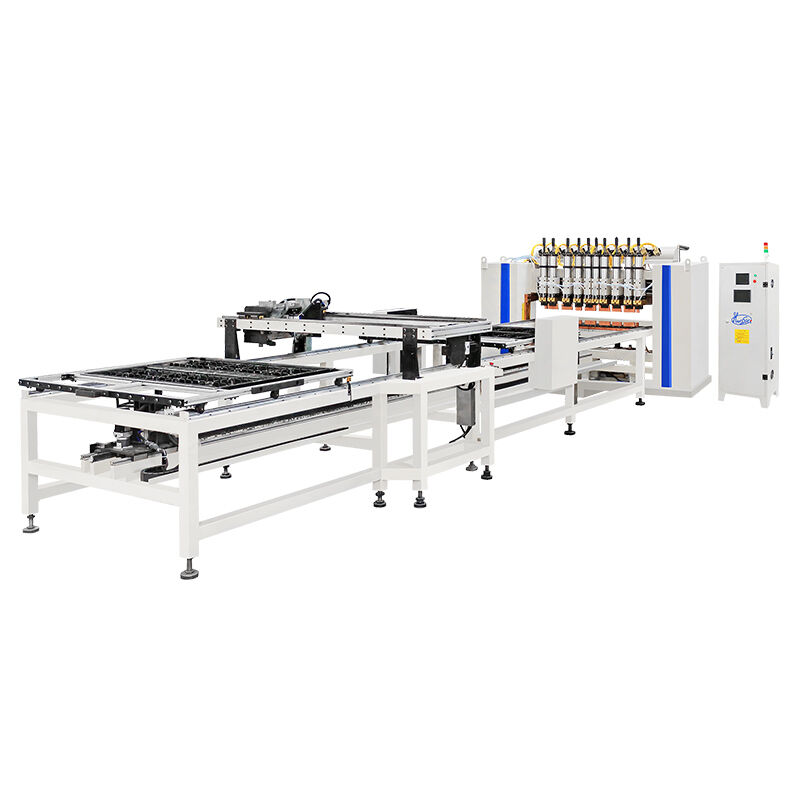

La macchina di saldatura automatizzata ad alta velocità a condensatore è un sistema di saldatura a punti multi-testa di tipo portiere progettato per la produzione di condensatori a filo su tubo (WOT) ad alto volume.Disegnati specificamente per frigoriferiLa macchina fornisce saldature precise e coerenti da filo a tubo su scala industriale.

dotato di diverse teste di saldatura sincronizzate e di un sistema di alimentazione a doppio strato servo-driven,la macchina esegue l'intero ciclo di saldatura automaticamente dopo il carico del materiale dal posizionamento del filo fino alla saldatura simultanea a più punti e allo scambio di apparecchiLa larghezza di saldatura regolabile permette di adattarsi a una vasta gamma di dimensioni del pannello del condensatore, eliminando la necessità di modifiche di attrezzature dedicate tra le specifiche del prodotto.Combinato con un sistema di saldatura intelligente controllato da PLC in grado di memorizzare fino a 101 modelli di saldatura, gli operatori possono passare da un condensatore all'altro in minuti piuttosto che in ore.

L'alimentatore a corrente continua a inversione a media frequenza garantisce una qualità della saldatura superiore con un controllo preciso della corrente, un minimo di spruzzi e una potenza stabile anche sotto fluttuazioni di potenza di fabbrica del ±10%.Ogni punto di saldatura riceve un'energia costante per un forte legame metallurgico, rendendo questa macchina la spina dorsale di qualsiasi linea di produzione di condensatori ad alta capacità.

1. Ciclo di saldatura completamente automatizzatoUna volta che l'operatore carica il tubo serpentina e i fili d'acciaio sul doppio strato di alimentazione e preme il pulsante di avvio,la macchina esegue autonomamente l'intera sequenza di saldatura, compreso il passaggio dell'apparecchioIl sistema di alimentazione a doppio strato consente di caricare un apparecchio mentre l'altro viene saldato,consentire una produzione di lotti ininterrotta e massimizzare il throughput.
2. Larghezza di saldatura regolabileLa larghezza di saldatura effettiva è liberamente regolabile per adattarsi a varie specifiche del condensatore senza modifica meccanica.Produzione di condensatori stretti per frigoriferi compatti o pannelli larghi per frigoriferi commerciali, una singola macchina gestisce l'intera gamma di prodotti ­ riducendo gli investimenti di capitale e i requisiti di superficie.
3. Sistema di saldatura a grondaia a più testeMolte teste di saldatura funzionano simultaneamente, riducendo drasticamente il tempo di ciclo rispetto alle alternative a testa singola.Ogni testa è azionata pneumaticamente con parametri di saldatura controllabili individualmente (corrente, tempo, pressione), garantendo una qualità di saldatura uniforme su tutto il pannello del condensatore.
4. Gestione intelligente dei parametri di saldatura
   • 101 modelli di saldatura immagazzinati con capacità di cambio rapido per un rapido cambio di prodotto
   • 3 curve pressurizzate selezionabili per diverse combinazioni di materiali (cavo di acciaio a tubo Bundy, cavo di rame a tubo di rame, ecc.)
   • Controllo PLC con HMI touch screen a colori per un funzionamento intuitivo
   • La memorizzazione dei parametri protetta da password impedisce modifiche non autorizzate
5. Qualità della saldatura superiore con potenza MFDC
   • Regolazione precisa e rapida della corrente con un impatto termico minimo sul materiale circostante
   • Fattore di potenza più elevato (0,85 ∼0,90) rispetto ai sistemi convenzionali AC, riducendo il consumo di energia
   • Carico bilanciato a tre fasi con minime interferenze della rete
   • Corrente di cortocircuito secondario massima fino a 40 KA per la fusione filo-tubo affidabile
6. Stabilità della tensione in condizioni di fabbricaLa compensazione fluttuante della tensione di rete integrata garantisce che, quando la potenza di ingresso oscilla entro il ±10%,la tensione di uscita secondaria rimane entro il ± 3% del suo valore impostato .
7. Durabilità industriale
   • I trasformatori isolati di grado F supportano un ciclo di lavoro del 50% per il funzionamento a turni continui
   • Trasformatori raffreddati ad acqua, tiristori, portaelettrodi e elettrodi per la gestione termica
   • Fabbricazione in acciaio
   • Interblocchi di sicurezza, protezione da sovraccarico e rilevamento automatico dei guasti con visualizzazione del codice di errore
