Macchina di saldatura a maglia per la linea di produzione automatica di coperture a maglia
Descrizione del prodotto

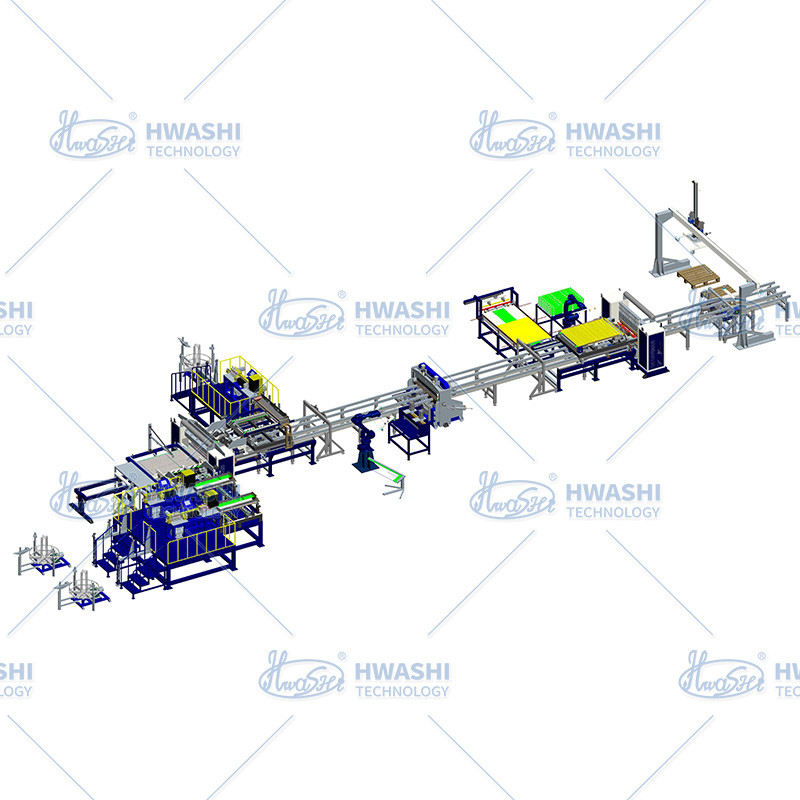

La linea di produzione di saldatura progettata per questo progetto è specificamente destinata alla produzione rapida di pallet Wire.Permette la produzione completamente automatizzata di maglie di filo e rigidificanti. realizzazione di taglio automatico del filo, alimentazione, saldatura, piegatura, rotazione, taglio bordi, rigidificatore alimentazione automatica, saldatura e impilamento del prodotto finito.L'intero progetto di linea richiede solo due operatoriInoltre contribuisce ad affrontare i problemi di instabilità della qualità e di bassa efficienza associati alle operazioni manuali.L'efficienza della produzione e il livello di automazione sono significativamente migliorati.
Processo di lavoro
1)La macchina ad alta velocità per raddrizzare e tagliare i fili taglierà i fili dalla bobina del filo,e quindi caricare i fili al sistema di alimentazione del filo per il riempimento automatico del filo dei fili trasversali e dei fili di linea.
2) Il sistema di riempimento del filo incrociato e del filo lineare alimenta automaticamente il filo alla posizione di saldatura.
3) La saldatrice salda automaticamente.
4)Dopo la saldatura, il robot raccoglie la maglia e la carica nella stazione di taglio del filo per tagliare i bordi.
5)Dopo il taglio, il robot rimette la rete di filo sul cavo trasportatore e la sposta alla stazione di piegatura.
6)La macchina di piegatura piega un lato della maglia.
7) Il sistema rotante ruoterà la maglia e la macchina di piegatura piegherà un altro lato della maglia.
8)La maglia si sposta verso la posizione di saldatura dei rigidificatori (barre di supporto)
9)Il braccio meccanico carica i rigidi e li fissa automaticamente nella posizione di saldatura.
10) La macchina di saldatura salda i rigidificatori secondo i disegni.
11)Dopo la saldatura, il braccio meccanico di scarico gira e impila automaticamente il prodotto finito.
Dati tecnici
| Articolo 2 |
Dati |
| Energia elettrica |
Cable trifase a quattro fili 380V±10% |
| Cavo di alimentazione |
120 mm2,400 A |
| Metodo di controllo |
PLC |
| Larghezza di saldatura effettiva |
1200 mm |
| Lunghezza effettiva della saldatura |
1200 mm |
| Velocità di movimento automatica |
200-500 mm/s regolabile |
| Intervallo di riempimento automatico del filo |
Cavi di linea: 400-1200 mm, diametro del filo: 2-6 mm
Cavi trasversali: 400-1200 mm, diametro del filo: 2-6 mm
|
| Numero del sistema automatico di riempimento del filo |
2 serie |
| Dimensione della macchina |
35000 mmx8000 mm |
| Pressione dell'aria |
0.6MPa |
| Acqua di raffreddamento |
15-25°C |
Dettagli della macchina:
|
Macchine per taglio di fili ad alta velocità
|
Sistema automatico di alimentazione del filo
|
|
Sistema di riempimento automatico a filo lineare
|
Sistema di riempimento automatico a filo incrociato
|
|
Macchine di saldatura automatiche a maglia di filo
|
Carrozzina di trasloco automatica a maglia
|
| Macchine per il taglio di fili e robot |
Macchine per piegare maglie di filo
|
|
Sistema di caricamento dei rigidificatori
|
Sistema di saldatura con rigidificatore
|
|
Scarico e immagazzinamento automatici
|

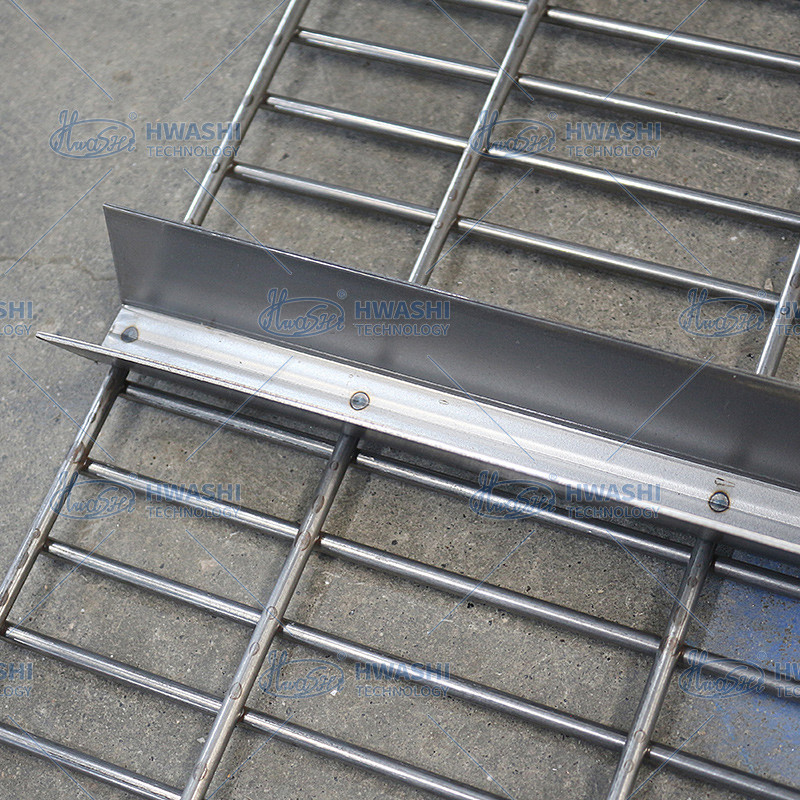

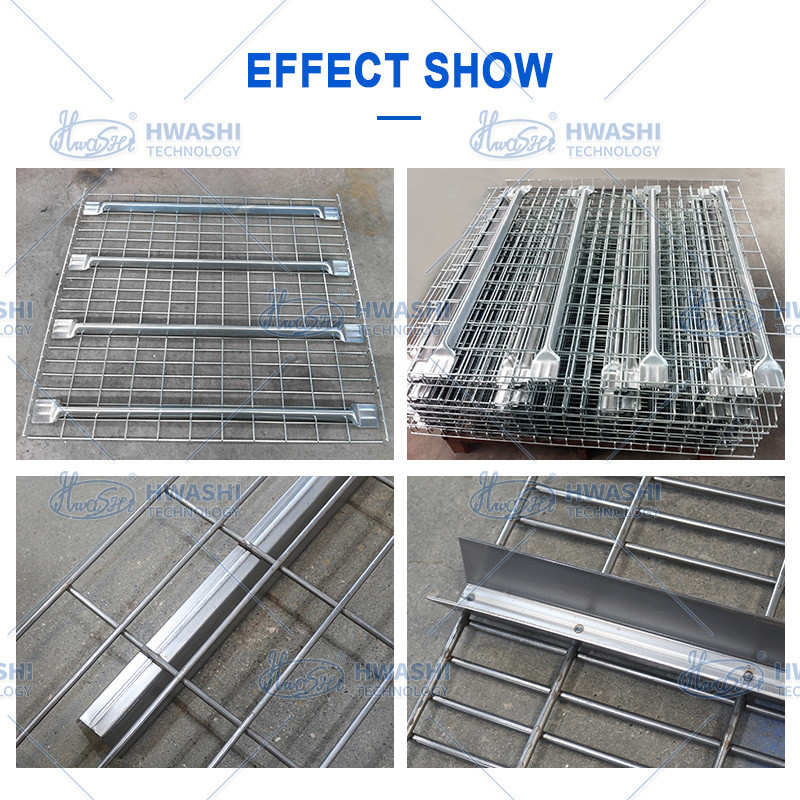

Prodotto finito
|
