I robot per saldatura industriali di MIG di Hwashi irradiano il robot per saldatura per la struttura dello scaffale di stoccaggio

Hwashi manipolatore di saldatura a 6 assi

Funzioni del robot di saldatura e componenti di marchi famosi.

1Sistema di saldatura:Panasonic MIG o TIG saldatore con sistema di alimentazione automatico del filo.

2Sistema di allarme automatico:se c'è un problema con l'alimentazione del filo o con l'alimentazione del gas e così via, il robot di saldatura si allarmerà e la saldatura si fermerà fino a quando non si cancella l'allarme.

3Sistema di fusione di saldaturaLa famosa pistola di saldatura TBI.

4. Sistema di pulizia e taglio del filo della pistola di saldatura:Marchio TBI.

5. Posizionatore della stazione di lavoro:È progettato con due serie di tavoli da lavoro.⁰In questo caso, il sistema di posizionamento può essere utilizzato in modo alternativo per aumentare l'efficienza.

6. Sistema di fissaggio del pezzo di lavoro:La forza di frenatura è equilibrata e stabile.

7. Arco di luce deflettore:utilizzo per prevenire l'inquinamento luminoso durante il processo di lavoro.

8Inizia il pannello di controllo:Piattaforma a pulsanti manuali/automatici con struttura portatile.

Specificativi per 5 modelli di braccio robot

Conclusioni del progetto: unità di robot di saldatura a trave per scaffalature di stoccaggio (applicata in uno dei produttori di scaffalature di stoccaggio in Corea del Sud)

Requisiti del cliente
1. utilizzare robot per sostituire la forza lavoro per la saldatura. carico e scarico manuale del prodotto. una volta fissaggio del prodotto sul dispositivo.
2Materiale del pezzo: acciaio di ferro, spessore della parete: 2-5 mm; Dimensione: Lunghezza: 1300-2700 mm Larghezza: 200 mm
3Il pezzo deve essere saldato alternativamente su due estremità di giunzione e richiedere di ridurre la deformazione.

Scenari di applicazione e campione di saldatura

Soluzioni

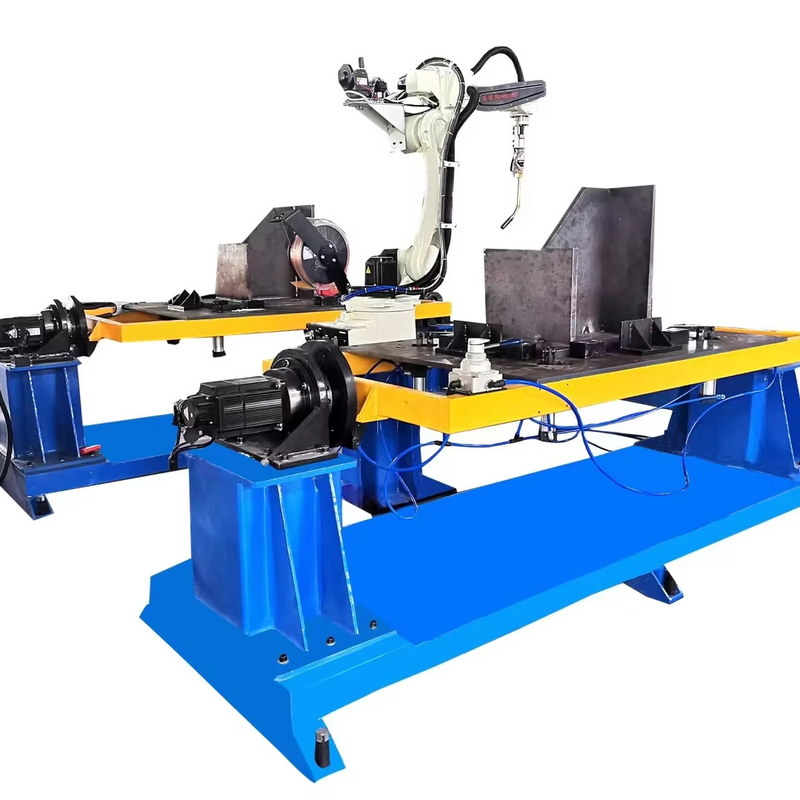

1Il sistema completo di robot di saldatura comprende 2 set di robot HS-R6-08 con lunghezza di braccio di 1,4 m, 2 set di macchina di saldatura MIG da 350 A, 2 set di pistola di saldatura automatica anti-colisione,2 serie di posizionatori a rotazione verticale a un asse, 1 set di detergente per pistole di saldatura e 2 set di apparecchi di saldatura (ogni apparecchio può essere caricato con due pezzi di trave di rack di stroage), ecc.
2Al fine di garantire la stabilità e la consistenza della qualità della saldatura, si suggerisce di equipaggiare con il dispositivo di pulizia pistola di saldatura.
3La saldatura automatica è effettuata dal robot MIG a sei assi.I cilindri o le pinze veloci sono utilizzati per fissare la posizione del prodotto con il principio della leva per garantire i requisiti di posizionamento della saldatura automatica del robot, in modo da garantire la sua saldatura su ciascuna parte del prodotto. In base alle esigenze di efficienza di produzione, sono progettate due serie di posizionatori per un asse,una per il carico e lo scarico del pezzo, uno per la saldatura.


Effetto dell'applicazione

1. La disposizione del tavolo fisso a doppia stazione può realizzare la saldatura continua a lungo termine, l'efficienza della saldatura e la qualità della saldatura sono state significativamente migliorate;

2Il tavolo fisso realizza la pinza del pezzo di lavoro in una sola volta e realizza automaticamente la saldatura alternata del prodotto, in modo che la deformazione sia efficacemente controllata.

3Questa macchina può ottenere la saldatura automatica con il caricamento manuale del materiale. Può anche migliorare la qualità della saldatura e l'efficienza della saldatura. Inoltre, può ridurre il costo di produzione.Il problema dell'instabilità della qualità e della scarsa efficienza della produzione causata da un funzionamento puramente manuale è stato risolto.

4L'industria della saldatura è un'industria ad alto rischio, le alte temperature, la luce di arco e il fumo di saldatura hanno un certo impatto sulla salute fisica e mentale dei lavoratori;

5È una tendenza inevitabile l'uso di robot per sostituire i robot di saldatura nella saldatura, che non è solo la promozione del mercato, ma anche la necessità di un aggiornamento tecnologico.

Flusso di lavoro

1) caricamento manuale del pezzo di lavoro sul supporto della tavola fissa della stazione 1;

2) Iniziare la saldatura;

3) Il robot e la macchina di saldatura salderanno il pezzo di lavoro secondo il programma predefinito;

4) Saldatura completata;

5) Mentre la stazione 1 viene saldata, la stazione 2 viene caricata e fissata in modo sincrono.

6) Ciclo di lavoro

Processi di saldatura a robot

I robot HWASHI offrono la massima gamma di lavoro e possono essere installati da più parti per migliorare la flessibilità del sistema.Le diverse fonti di energia di saldatura possono essere abbinate per soddisfare diverse esigenze di saldatura e realizzare vari processi di saldatura..

Fornire diversi tipi di posizionatori di saldatura
1. può lavorare in coordinamento con il robot per garantire una velocità e una posizione di saldatura costanti e fornire una qualità di saldatura superiore.

2Utilizzare un servomotore importato con riduttore ad alta precisione, alta precisione di rotazione, posizionamento preciso e forte capacità di carico.

3. girando il pezzo fissato sul tavolo di lavoro all'angolo di saldatura richiesto.

Fornire il settimo asse della macchina personalizzata

1- aumentare la portata di lavoro del robot per risolvere gli svantaggi della portata di lavoro limitata causati dalla portata di movimento limitata del robot.

2. Installazione di rotaie a scorrere del robot: il robot può camminare da solo o camminare con l'alimentazione di saldatura corrispondente e l'intero armadietto di controllo del robot in base alle condizioni di lavoro in loco dei clienti.

3Meccanismo di protezione speciale per evitare schizzi di saldatura o polvere nell'aria che causerebbero un cattivo impatto di parti di precisione.

4Per adattarsi alle diverse condizioni dei diversi clienti, essere in grado di fare diverse configurazioni e installazioni per il cliente.

Integrazione dei robot

Oltre ai sistemi robot HWASHI, possiamo anche integrarci con marchi internazionali di robot per fornire soluzioni complete di robot di saldatura.

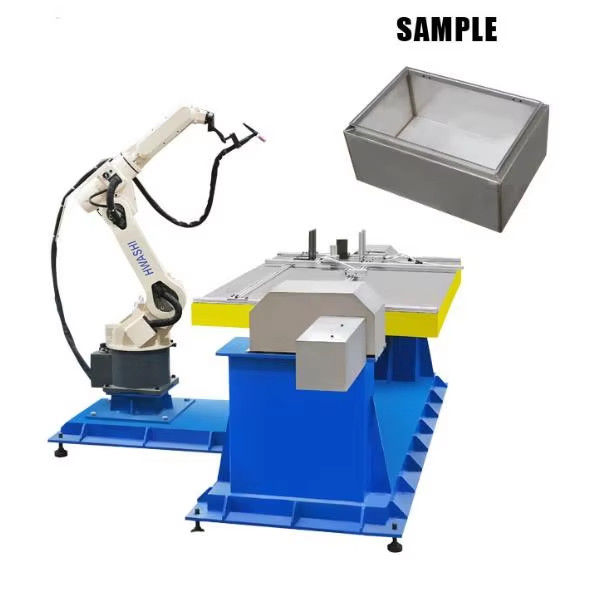

Casse per robot e campioni di saldatura

Applicazioni dei robot di saldatura

Robot di saldatura può saldare ferro, acciaio inossidabile, tubi galvanizzati, piastre, fili, tubi, e piccoli e grandi pezzi di lavoro possono essere saldate roboticamente con un buon e bello effetto di saldatura
