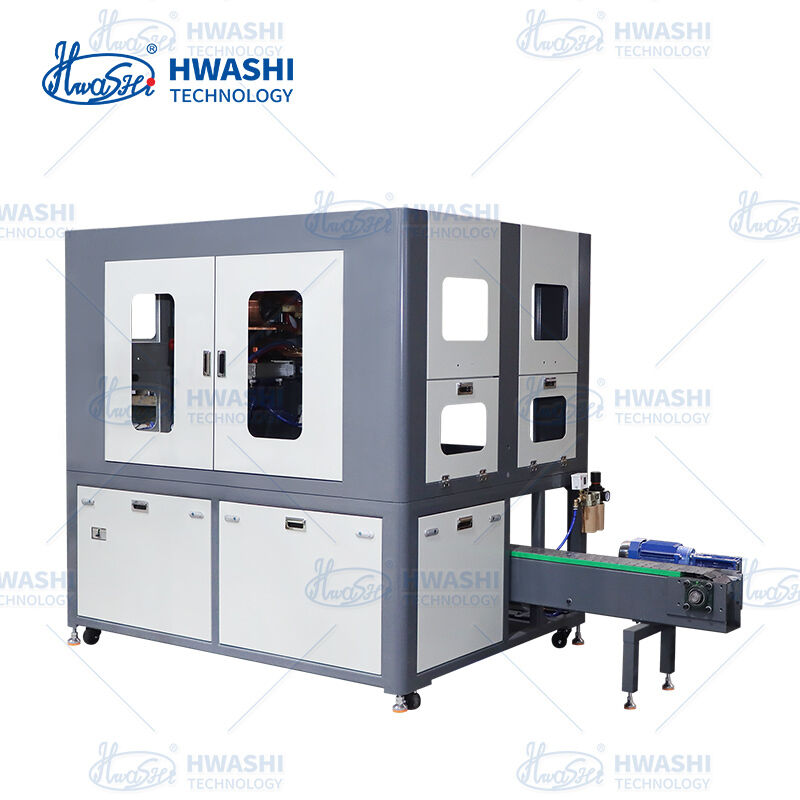

CCD macchina di saldatura per camera industriale con precisione guidata dalla visione CCD

La saldatrice circolare completamente automatica per custodie per telecamere industriali Hwashi CCD è un sistema di saldatura a resistenza ad alta precisione progettato specificamente per la produzione in serie di custodie per telecamere industriali CCD. Integrando l'allineamento basato sulla visione CCD, la rotazione servoassistita e la saldatura a resistenza di precisione in un unico flusso di lavoro automatizzato, questa macchina elimina l'intervento manuale e fornisce cordoni di saldatura con ripetibilità inferiore a 0,02 mm, soddisfacendo i rigorosi standard dimensionali ed estetici richiesti dai produttori di apparecchiature di visione industriale.

Come parte della piattaforma di saldatura specifica del settore di Hwashi (行业应用专机), questa soluzione sfrutta 25 anni di esperienza nella saldatura a resistenza e oltre 100 brevetti proprietari per servire il mercato in rapida crescita delle telecamere industriali CCD/CMOS, dove l'integrità dell'alloggiamento influisce direttamente sull'allineamento ottico, sulla conformità della classificazione IP e sull'affidabilità a lungo termine.

• Precisione di rilevamento: ±0,01 mm— La telecamera CCD industriale localizza la posizione della cucitura in tempo reale prima della saldatura
• Precisione di posizionamento ripetuto: ≤±0,02 mm— Il servomotore + la vite a ricircolo di sfere/l'azionamento del motore lineare garantiscono una consistenza a livello di micron
• Il rilevamento automatico dei bordi e il tracciamento delle giunzioni compensano le tolleranze di formatura a monte
• Elimina la necessità di dispositivi personalizzati per variante di alloggiamento: il sistema CCD identifica automaticamente la geometria della parte

• Flusso di lavoro integrato: caricamento automatico → ispezione CCD → forma a rullo → saldatura continua → scarico
• Architettura dual-control PLC+PC con touch screen HMI per gestione ricette e tracciabilità
• L'arrotolamento servoassistito garantisce velocità e pressione uniformi lungo tutta la cucitura circolare
• Corsa asse X: 300 mm / Corsa asse Y: 200 mm: si adatta a un'ampia gamma di diametri e lunghezze di custodie per fotocamere

Processo di produzione automatizzato:

Passaggio 1: ispezione CCD

Passaggio 2: alimentazione automatica della piastra

Passaggio 3: profilatura automatica

Passaggio 4: saldatura continua automatica

Passaggio 5: scarico automatico

• La saldatura continua ermetica soddisfa i requisiti di tenuta della custodia IP65/IP67
• La zona minima influenzata dal calore preserva l'accuratezza dimensionale dell'alloggiamento e la finitura superficiale
• Nessuno spruzzo, nessuno scolorimento dovuto all'ossidazione: fondamentale per l'aspetto estetico pulito delle custodie delle fotocamere
• La consistenza della saldatura consente processi a valle (montaggio delle lenti, calibrazione del sensore) senza rilavorazioni

• Il sistema di visione CCD riconosce automaticamente le diverse dimensioni dell'alloggiamento, senza bisogno di regolazioni meccaniche
• Ricette di parametri memorizzate per il cambio prodotto istantaneo (ideale per la produzione di modelli misti)
• Compatibile con alloggiamenti in alluminio, acciaio inossidabile (SUS304/316) e acciaio rivestito
• Carico massimo del tavolo: 10 kg: adatto sia per corpi macchina piccoli che per gruppi barilotto dell'obiettivo più grandi

• Potenza nominale: ≤5 kW: consumo energetico significativamente inferiore rispetto alle alternative laser o TIG
• Raffreddamento ad acqua forzato sul trasformatore e sulle ruote di saldatura per un funzionamento a ciclo di lavoro elevato
• Supervisione da parte di un singolo operatore: solo carico/scarico, tutti i parametri di saldatura controllati automaticamente
• Ingombro compatto: 1.850 * 1.500 * 1.910 mm
