Name: Hwashi SQ-MF25K Gantry Wire Mesh Welder with Auto Wire Layout
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-150K*2
Price: 30,000.00 USD
Availability: InStock

Casa > Prodotti > Saldatrice a rete metallica >

Hwashi SQ-MF25K Gantry Wire Mesh Welder with Auto Wire Layout

Hwashi SQ-MF25K gantry wire mesh welder

auto wire layout mesh welding machine

wire mesh welder with gantry system

Luogo di origine:

Cina

Marca:

HWASHI

Certificazione:

Numero di modello:

WL-SQ-150K*2

Contattici

Richieda una citazione

Dettagli del prodotto

Nome del prodotto:

Hwashi Automatic Multiple Head Wire Mesh Spot Welding Machine per scaffalature per il forno

Dimensione (l*w*h):

Secondo il tuo prodotto

Peso:

Secondo il tuo prodotto

Componenti principali:

PLC, motore, motore

Garanzia:

1 anno

Fonte di energia di saldatura:

AC / MF DC

Potenza in ingresso:

3Φ4W 380V±10%, 50/60Hz

Capacità di alimentazione MFDC:

6× 25KVA (150KVA totale)

frequenza dell'inverter:

1000Hz

Precisione di controllo corrente:

±1%

Termini di trasporto & di pagamento

Quantità di ordine minimo

1 set

Prezzo

Negoziabile

Imballaggi particolari

Pacchetto di legno degno di mare o film in PVC per FCL

Tempi di consegna

30 - 45 giorni lavorativi dopo aver ricevuto il pagamento

Termini di pagamento

L/C, T/T

Capacità di alimentazione

50 set al mese

Prodotti relativi

Video

Macchina di saldatura a maglia industriale con larghezza di saldatura efficace di 1200 mm e lunghezza di 3000 mm dotata di sorgente di alimentazione MF DC a tre fasi per una produzione di saldatura automatica stabile

Ottenga il migliore prezzo

Video

Macchina di saldatura automatica a maglia di filo con velocità massima di cablaggio di 200 mm/s e piegatura 2D del manico del filo con garanzia di 1 anno

Ottenga il migliore prezzo

Video

Saldatrice per rete metallica con alimentatore CC trifase MF, larghezza di saldatura effettiva di 1.200 mm e lunghezza di 3.000 mm

Ottenga il migliore prezzo

Video

Saldatrice per rete metallica con alimentatore CC trifase MF, larghezza di saldatura effettiva di 1.200 mm e lunghezza di 3.000 mm

Ottenga il migliore prezzo

Contattici

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contatto ora

Descrizione di prodotto

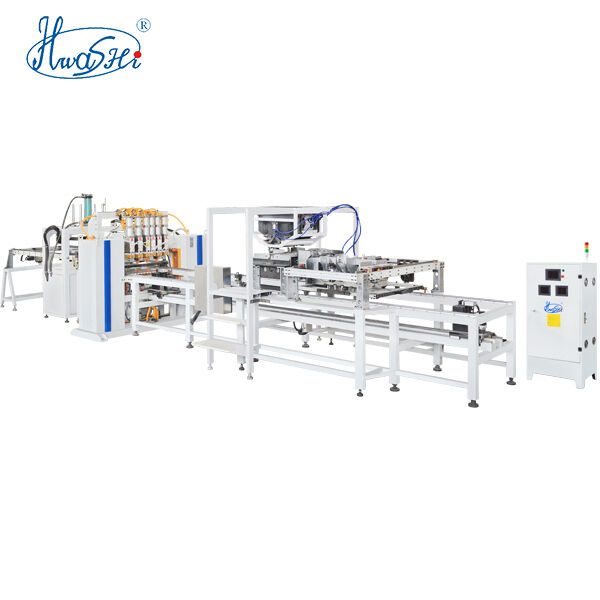

Hwashi SQ-MF25K Gantry Wire Mesh Welder with Auto Wire Layout

Auto Wire. One-Touch Welding. 4* Output.

Introducing the Hwashi SQ-MF25K Automatic Wire Mesh Gantry Welder — a revolutionary production system featuring automatic wire layout, multi-point wiring, and fully automated feeding for large-scale mesh fabrication. Engineered for supermarket shopping carts, storage cages, pet crates, warehouse rack shelving, and guardrail mesh panels. This machine transforms manual-intensive mesh production into a streamlined, high-efficiency operation.

Product Description

The SQ-MF25K is a fully automated gantry wire mesh welding system designed for high-volume production of standard and custom-shaped large mesh panels. The system combines five independent wire layout mechanisms with six MFDC inverter power supplies to deliver unprecedented welding speed and consistency.

What makes the SQ-MF25K a game-changer is its complete automation workflow — automatic wire arrangement, automatic feeding, automatic welding, and automatic panel discharge. The transformation speaks for itself: before automation, 8 workers in 2 shifts produced 800 pieces/day; after SQ-MF25K installation, just 2 operators oversee 3,200 pieces/day — a 4* efficiency boost with 99.5% pass rate and an 8-month ROI.

This is the ultimate solution for mesh manufacturers seeking to eliminate labor bottlenecks, reduce production costs, and scale output without expanding workforce.

Product Details

Working Principle

The SQ-MF25K combines four core subsystems working in perfect synchronization:

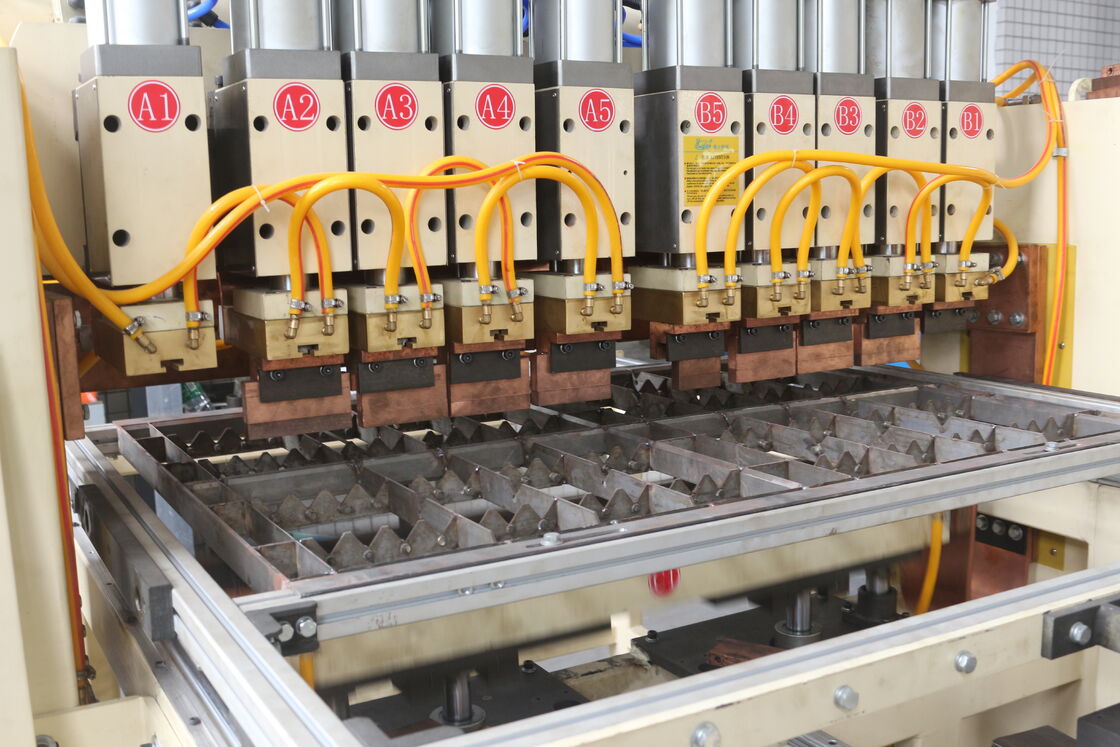

Gantry Frame Structure — Provides rigid support for multi-head welding array and wire layout mechanisms
5-Set Automatic Wire Layout System — Precisely positions longitudinal and transverse wires before welding
6-Set MFDC Inverter Power Supplies — Delivers medium-frequency direct current to multiple welding heads simultaneously
Automatic Feeding & Discharge System — Moves workpieces through the welding cycle without manual intervention

The HMI control panel allows operators to configure wire spacing, mesh dimensions, and welding patterns for different product specifications.

Key Features

Feature	Specification
Automation Level	Fully automatic — wire layout + feeding + welding
Layout Mechanisms	5 independent wire arrangement units
Power Supplies	6* MFDC inverter units (25KVA each)
Feeding System	Automatic servo-driven feeding & discharge
Weld Speed	Up to 3,200 pieces/day (vs. 800 manual)
Operator Requirement	2 operators per shift (vs. 8 manual)
Pass Rate	99.5% first-pass yield
ROI Period	8 months
Duty Cycle	≥50% continuous production

Technical Specifications

Parameter	Specification
Model	SQ-MF25K
Input Power	3Φ4W 380V±10%, 50/60Hz
MFDC Power Capacity	6* 25KVA (150KVA total)
Inverter Frequency	1000Hz
Current Control Accuracy	±1%
Duty Cycle	≥50%
Repeat Positioning Accuracy	≤±0.15mm
Cooling System	Water-cooled
Certifications	ISO 9001, CE
